6 Эксплуатация

6.1 Принцип работы

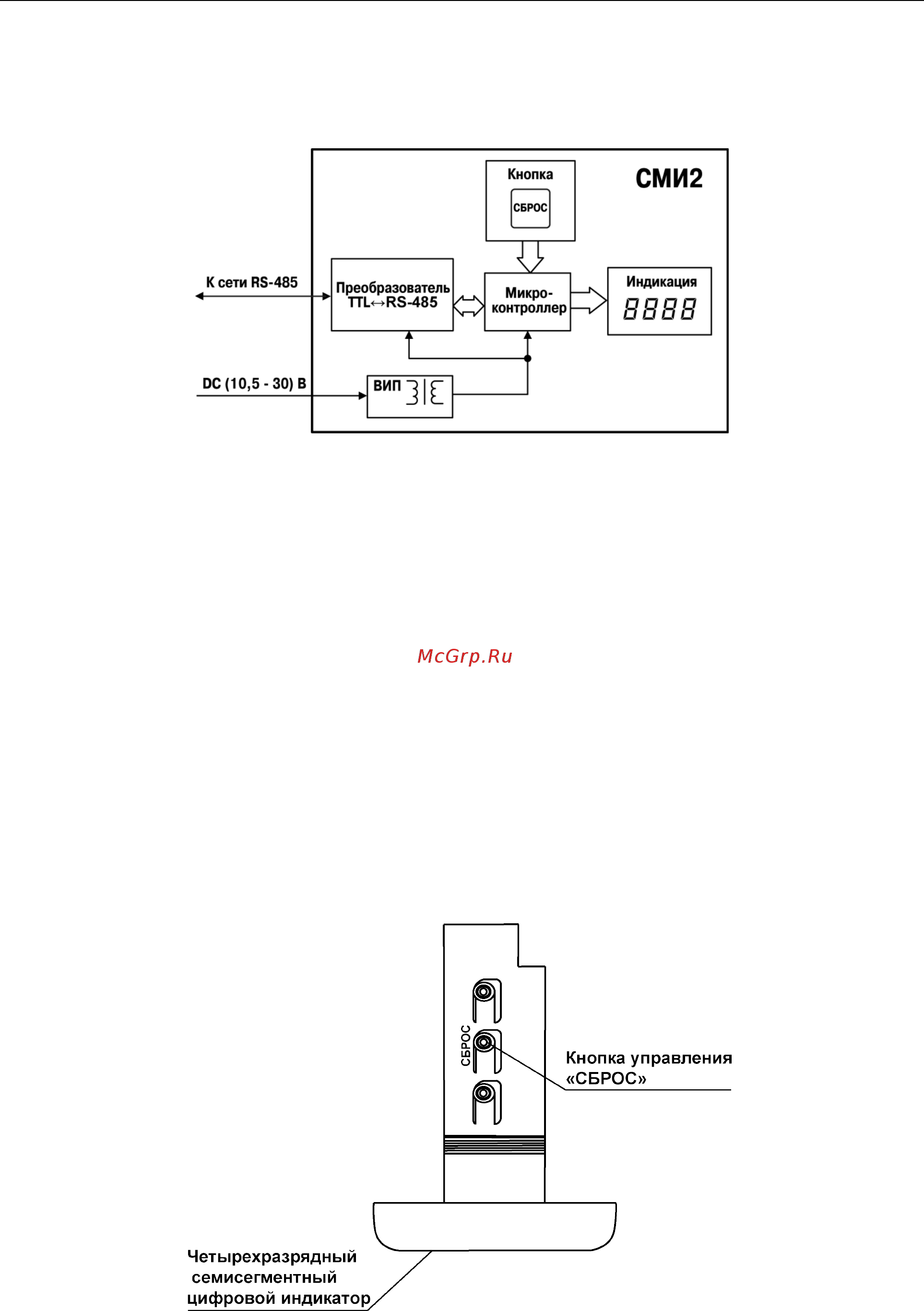

Структурная схема прибора приведена на рисунке ниже:

Рисунок 6.1 – Структурная схема прибора

Принцип работы прибора:

• микроконтроллер обрабатывает информацию, принятую по сети RS-485;

• вторичный источник питания (ВИП) с гальванической развязкой осуществляет

стабилизированное питание прибора, обеспечивает защиту прибора от перенапряжений и

неправильного подключения питания;

• полученная по сети RS-485 информация, аварийные сообщения или конфигурационные

параметры прибора отображаются на цифровом индикаторе;

• с помощью кнопки «СБРОС» осуществляется последовательное отображение на индикаторе

конфигурационных параметров прибора или переход к работе с заводскими сетевыми

настройками прибора.

6.2 Управление и индикация

Конструктивно прибор выполнен в пластмассовом корпусе, предназначенном для щитового крепления.

На приборе расположены элементы управления и индикации (см. рисунок 6.2):

• четырехразрядный семисегментный цифровой индикатор красного свечения,

предназначенный для отображения информации, полученной по сети RS-485, аварийных

сообщений или функциональных параметров прибора;

• кнопка управления «СБРОС» расположена на цилиндрической части прибора.

Рисунок 6.2 – Элементы прибора

Информация о режимах работы прибора представлена в разделе 6.3.

Перечень параметров прибора представлен в Приложении Программируемые параметры

прибора.
