Овен СМИ2 [9/32] Установка

4 Монтаж

Прибор предназначен для щитового крепления.

Перед установкой прибора следует проложить линии связи.

Если перед установкой прибора необходимо изменить установленные по умолчанию параметры (см.

Приложение Программируемые параметры прибора), то прибор следует сконфигурировать, подключив

его по сети RS-485 к ПК (см. раздел 5.1). Более подробно режим программирования описан в разделе

6.3.6.

4.1 Установка

Для установки прибора следует:

1. Подготовить в щите круглое отверстие диаметром 22,5 мм (для предотвращения

прокручивания прибора отверстие следует выполнить сложной формы, см. рисунок 4.1).

2. Надеть на тыльную сторону передней панели прибора уплотнительную прокладку из

комплекта поставки, см. рисунок 4.2.

3. Цилиндрическую часть прибора разместить в отверстии щита.

4. Надеть на цилиндрическую часть прибора гайку из комплекта поставки и закрутить ее.

5. Обеспечить доступ к цилиндрической части прибора за щитом.

Демонтаж прибора следует производить в обратном порядке.

Ø 22,5

20,8

М22

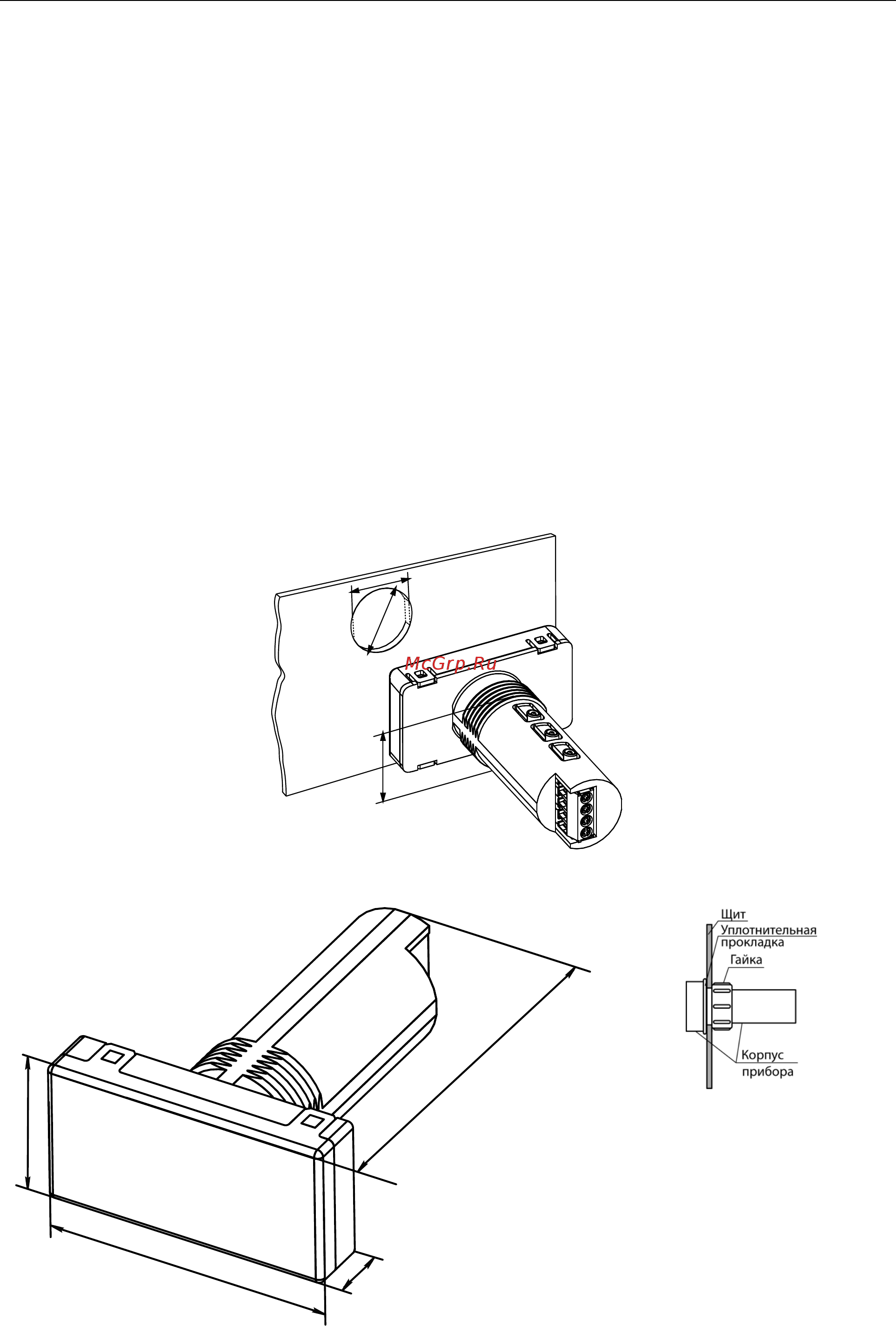

Рисунок 4.1 – Установочные размеры прибора

Рисунок 4.2 – Монтаж прибора

Рисунок 4.3 – Габаритные размеры прибора
