6.3.2 Логика контроля переменной
Визуализация информации, полученной прибором по сети RS-485, осуществляется в соответствии с
установленными параметрами работы прибора. Логику отображения информации определяет
параметр AL.t:
• П-образная логика;
• U-образная логика.

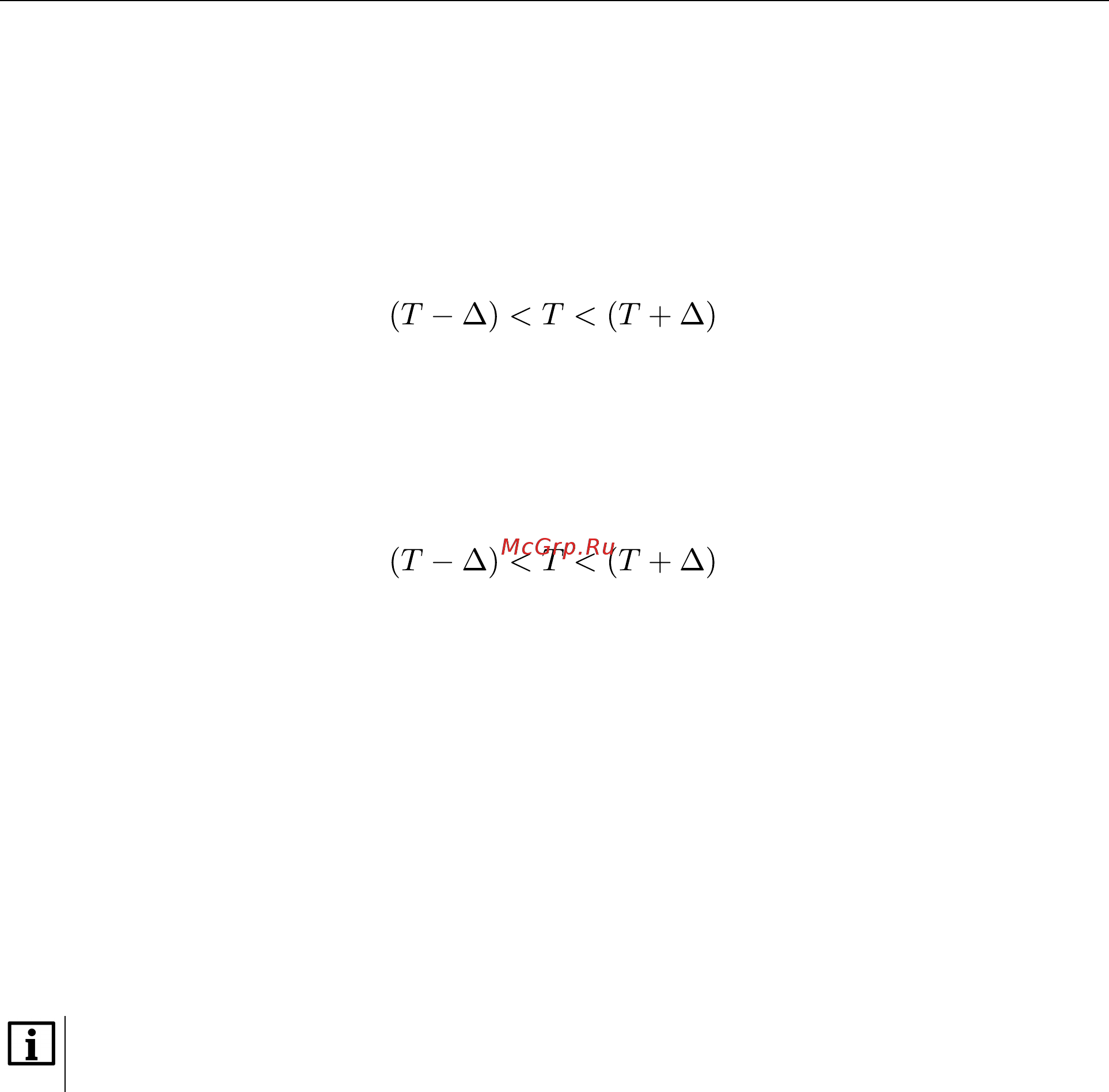

П-образная логика (AL. t = 1) применяется в случае использования прибора для сигнализации
(миганием дисплея) о том, что текущее значение переменной Т
ТЕК
находится в пределах диапазона:
,
где Т – заданное значение контролируемого параметра (параметр C.SP);
±Δ – допустимое отклонение от заданного значения (параметр HYST).
Дисплей прибора начинает мигать при входе контролируемой величины в заданный диапазон.
U-образная логика применяется в случае использования прибора для сигнализации (миганием
дисплея) о том, что текущее значение переменной Т
ТЕК
находится за пределами диапазона:
,
где Т – заданное значение контролируемого параметра (параметр C.SP);
±Δ – допустимое отклонение от заданного значения (параметр HYST).
Дисплей прибора начинает мигать в случае выхода контролируемой величины за пределы заданного
диапазона.
Для переменных типа String (dAtA = 3) или «Портрет» (dAtA = 4) логический контроль переменной не
осуществляется. Значение переменной типа String, а также режим ее отображения (мигает/не мигает)
определяется Мастером сети RS-485.
6.3.3 Просмотр конфигурационных параметров прибора
На индикаторе прибора можно посмотреть установленные конфигурационные параметры.
При кратком нажатии кнопки «СБРОС» на индикаторе прибора последовательно отобразятся все
установленные параметры прибора.
ПРИМЕЧАНИЕ
Перечень параметров и символы, которыми они отображаются, представлены в
Приложении Программируемые параметры прибора.
Параметры отображаются следующим образом:
• на протяжении двух секунд индицируется краткое наименование параметра;
• затем на протяжении двух секунд отображается его значение;
• после чего следует пауза (экран гаснет) длительностью в одну секунду;
• затем отображается следующий параметр.
Остановить последовательное отображение параметров прибора можно кратким нажатием кнопки
«СБРОС».
6.3.4 Заводские сетевые настройки прибора
В приборе предусмотрена возможность работы прибора с заводскими сетевыми настройками с
сохранением текущих настроек пользователя. Данная функция может понадобиться в случае, когда
необходимо сконфигурировать прибор, но его сетевые настройки неизвестны.
Для перевода прибора на заводские сетевые настройки следует зажать кнопку «СБРОС» (более 2
секунд). В результате на индикаторе прибора появится мигающая надпись FaCt, и прибор перейдет на
сетевые настройки по умолчанию (см. таблицу 6.1). Значения параметров, ранее заданные
пользователем, сохраняются в памяти прибора.
Выйти из данного режима можно повторным длительным (более 2 секунд) нажатием кнопки «СБРОС»
или посылкой команды APLY. Надпись FaCt исчезнет с индикатора прибора, прибор вернется на
сохраненные в энергонезависимой памяти сетевые настройки.
