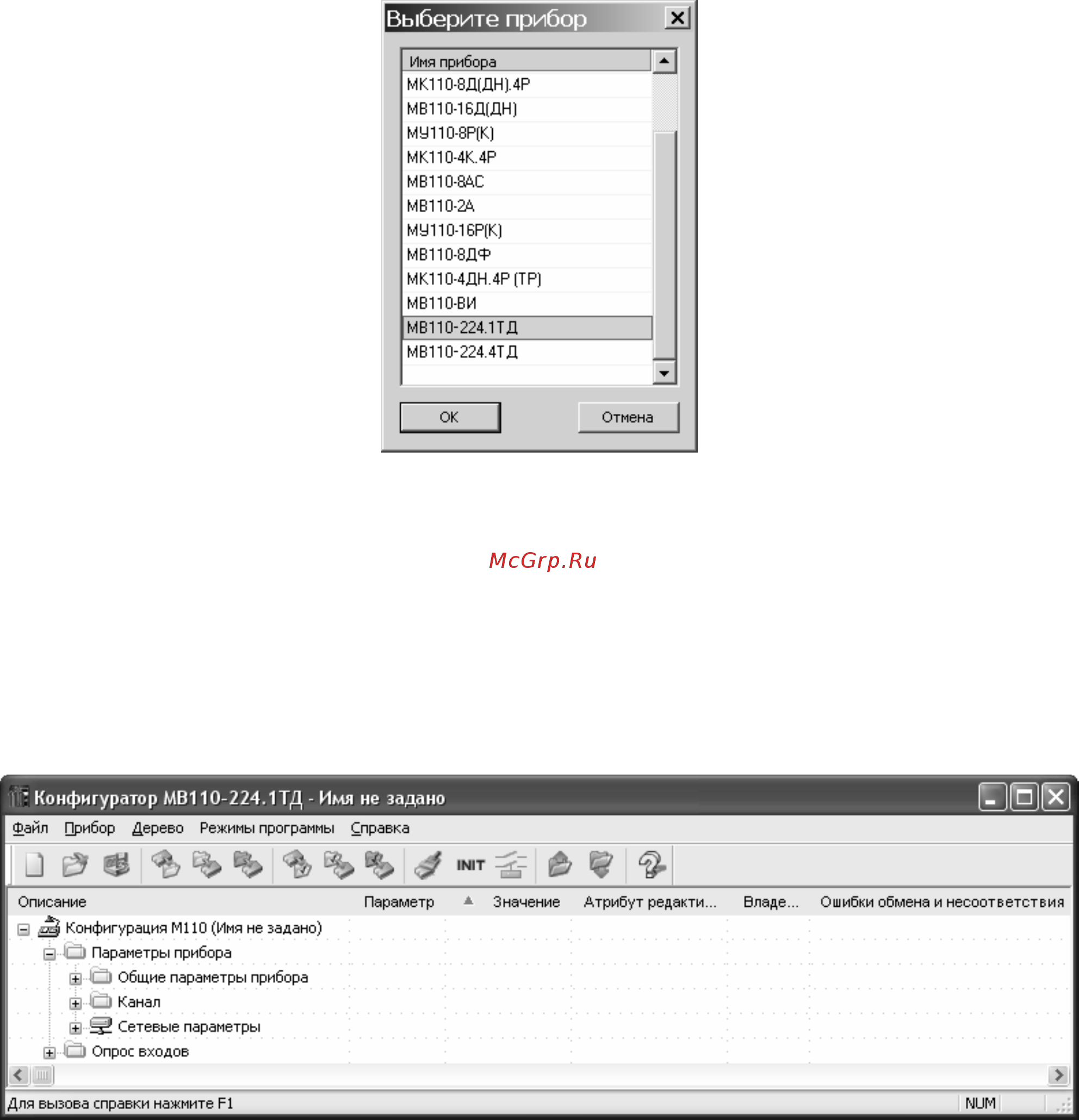

Рисунок 2 – Окно выбора прибора для работы с конфигурацией Offline

3.3 Главное окно программы

Вид главного окна программы представлен на рисунке 3. В заголовке окна

отображается запись «Конфигуратор М110», название прибора и наименование

текущей конфигурации прибора. Ниже находится меню выбора команд и кнопки панели

инструментов. Центральная область окна – рабочее поле программы – содержит

параметры, собранные в группы, их наименования имена, значения, атрибут

редактирования, информацию о владельце, и информацию об ошибке обмена и

несоответствия (см. рисунок 3).

Рисунок 3 – Главное окно программы

При работе с иерархически организованным перечнем параметров, чтобы

развернуть перечень, следует щелкнуть по значку «плюс» около названия свернутого

пункта; чтобы свернуть – по значку «минус» около названия развернутого пункта

перечня.

В нижней части окна слева отображается сообщение «Для вызова справки

нажмите F1».

Сообщение NUM в нижней правой части окна индицирует, что включена кнопка

«NumLock

» на клавиатуре.

Управление программой производится посредством выбора команд меню,

нажатия кнопок панели управления или горячих клавиш.
