Овен БУСТ2 [11/43] Вкл
![Овен БУСТ2 [11/43] Вкл](/views2/1483184/page11/bgb.png)

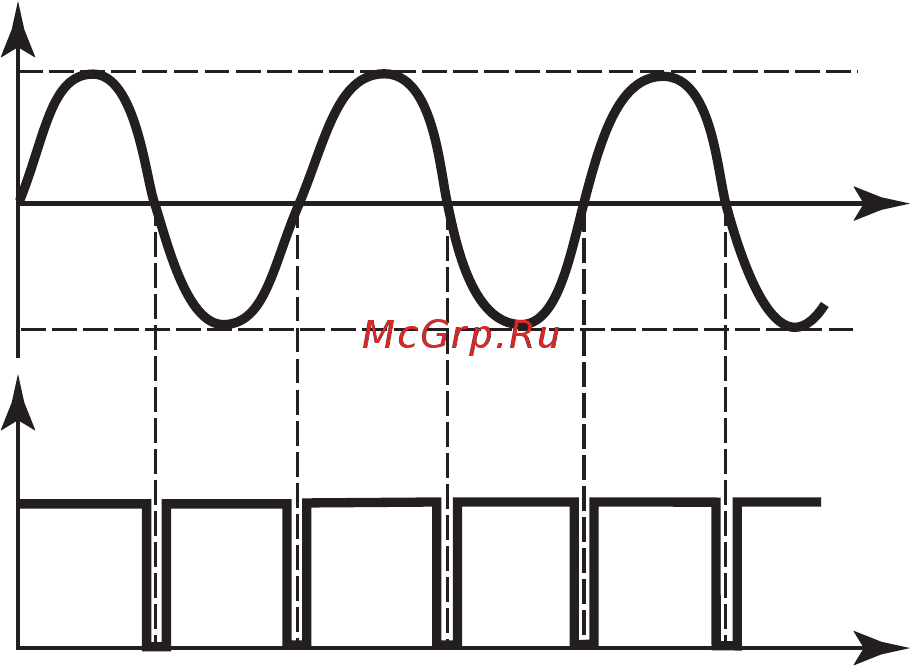

3.2.1.1 Устройст
во контроля перехода через ноль формирует импульс в начале
каждого полупериода соответствующей фазы (рисунок 3.4).
откл.
вкл.
t
t
Y
Y
Рисунок 3.4
3.2.1.2 Устройство контроля состояния тиристора анализирует состояние
проводимости тиристоров на протяжении всей работы блока (рисунок 3.5). Устройство контроля
перехода через ноль и устройство контроля состояния тиристора синхронизируют работу
устройства обработки сигналов.
10
