Овен БУСТ2 [15/43] Блк1 общ

БЛК1

ОБЩ.

БЛК1

ОБЩ.

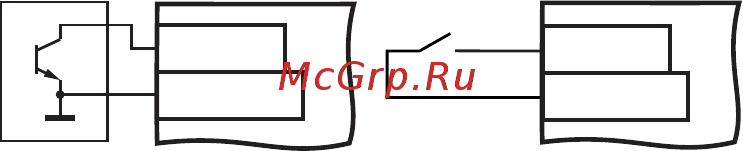

Рисунок 3.7

3.2.1.6 Устройство контроля тока предназначено для защитного отключения нагрузки

при превышении установленной при помощи регулятора «Защита» величины (процесс задания

порога срабатывания защиты описан в п. 6.2). Ко входу устройства контроля тока подключается

выход датчика тока нагрузки соответствующей фазы.

Сигнал на потенциальных входах защиты по току должен находиться в диапазоне 0…1 В

постоянного или переменного то

ка. На токо

вых входах защиты по току сигнал должен находиться в

диапазоне 0(4)…20 мА постоянного или переменного тока. При превышении порога защиты,

задаваемого регулятором «Защита», блок переходит в режим «Авария».

3.3 Блок совместно с подключаемыми к нему тиристорами осуществляет регулирование

напряжения в одно-, двух- или трехфазной нагрузке под воздействием управляющего сигнала

одним из двух методов (фазовым или целочисленным), задаваемых пользователем.

3.3.1 При методе фазового управления осуществляется регулирование длительности

открытого состояния тиристора в зависимости от уровня управляющего сигнала (рисунок 3.8).

Регулирование осуществляется по линейному за

ону. Число градаций регулирования равно 256

на один полупериод.
