3.2.1.4 Форм
ирователь импульсов имеет два изолированных выхода, что позволяет
подключать к каждому каналу блока либо симистор, либо два тиристора (рисунок 3.6). Каждый
выход при работе выдает от 1 до 4 пачек однополярных импульсов тока для открытия
тиристора амплитудой 0,5 А или 1,5 А, в зависимости от Положения разряда 6 DIP-
переключателя.
К фазе L1
VS1
VS4
R1
N
R1
N
L1
- lG1
+ lG1
+ lG4
- lG4
N
ДС1
ДН1
L1
- lG1
+ lG1
+ lG4
- lG4
N
ДС1
ДН1
К фазе L1
VS1

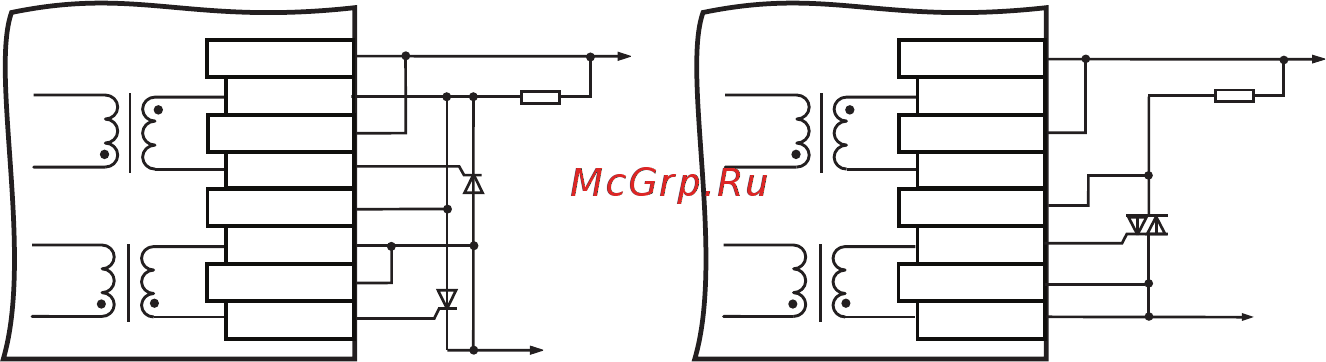

Рисунок 3.6
3.2.1.5 Сигнал «блокировка» запрещает запуск формирователя импульсов. При его
снятии произойдет плавный выход на заданный уровень мощности со скоростью, задаваемой
положением переключателя DIP3. В качестве источника сигнала «блокировка» могут
применяться электронные устройства, имеющие на выходе сигнал TTL-уровня, транзистор n–p–
n-типа с открытым коллекторным выходом или контакты кнопки, тумблера, геркона или ре
ле
(рис
унок 3.7). Активный уровень сигнала «блокировка» – низкий. Всего в блоке два входа
блокировки. Блок переходит в состояние «блокировка» при наличии активного сигнала хотя бы
на одном из них.
13
