Овен БУСТ2 [35/43] Рисунок б схема соединения для типа подключения нагрузки две фазы 220 в 34
![Овен БУСТ2 [35/43] Рисунок б схема соединения для типа подключения нагрузки две фазы 220 в 34](/views2/1483184/page35/bg23.png)
К фазе L1
N
VS2
VS4
VS1
VS5
К фазе L2
R1
R2
L1
- lG1
+ lG1
+ lG4
- lG4
N
ДС1
ДН1
RX
1 B
TX
10 В
20 мА
ОБЩ.
ОБЩ.
ОБЩ.
Д1-I
Д1-U
Д2-U
Д2-I
ОБЩ.
ОБЩ.
ОБЩ.
ОБЩ.
Д3-I
Д3-U
220 В
220 В
РЕ
БЛК1
БЛК2
РЕ
БУСТ2
L2
- lG2
+ lG2
+ lG5
- lG5
N
ДС2
ДН2
L3
+ lG3
- lG3
+ lG6
- lG6
N
ДС3
ДН3
Питание
+
+
-
0...20 мА
0...1 В
+
+
-
-
0...20 мА
0...1 В
+
+
-
-
0(4)...20 мА
0...10 В
+
-
0...1 В
Входы защиты по
току для фазы L2
Входы защиты по
току для фазы L1
Входы управления -
одновременно
используется только
один вход.
Все входы ОБЩ.
объединены
~220 В

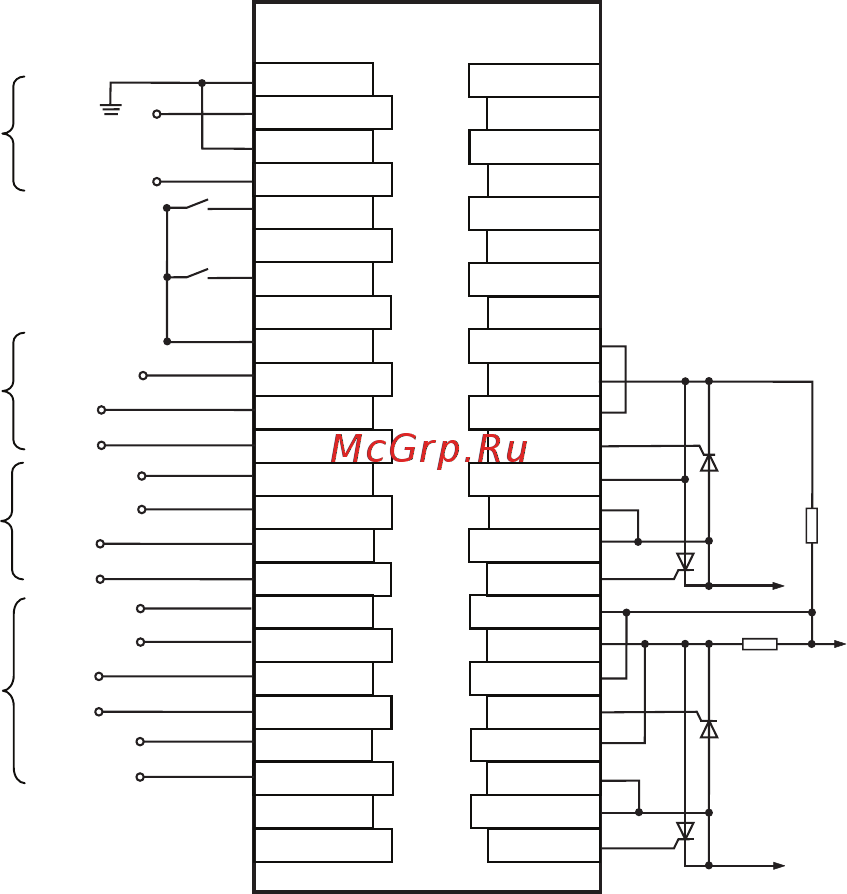

Рисунок Б.6 – Схема соединения для типа подключения
нагрузки «две фазы, 220 В»
34
