22
1
2
3
4
5
6
7
8
9
DB-9F
COMпорт компьютера
RX
1 B
TX
10 В
ОБЩ.

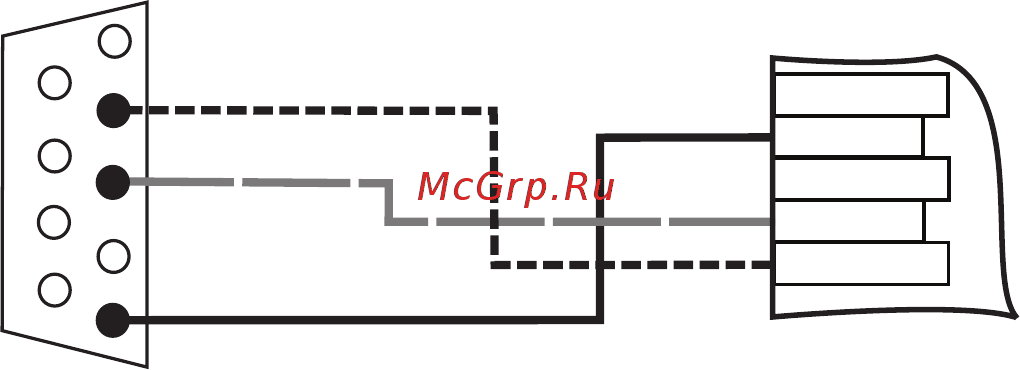

Рисунок 3.15 – Подключение БУСТ2 к компьютеру для смены прошивки.
Для смены прошивки необходимо скачать с сайта производителя программу для прошивки
(исполняемый файл), запустить ее и следовать инструкциям, появляющимся в окне программы.
Внимание! Рекомендуется перед началом прошивки отсоединить все рабочие порты
блока.
В процессе прошивки должен непрерывно светиться светодиод «DIP».
