буде
т снят, светодиод БЛОК сигнализирует о наличии сигнала блокировки и
нахождении блока в состоянии «Блокировка»;
Аварийное отключение. Блок переходит в это состояние из состояния Работа при
возникновении признаков аварийной ситуации:
появление неподключенной фазы или пропадание подключенной фазы;
превышение сигналом от датчиков тока порога защиты (про установку порога см.
п. 6.2).
В состояни
и Аварийное отключение мигает светодиод, соответствующий
появившейся или пропавшей фазе, а также срабатыванию защиты по току, и

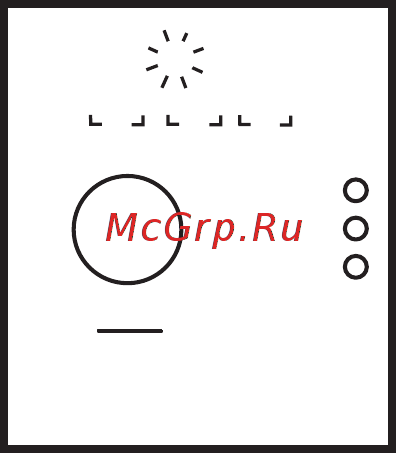

раздается прерывистый звуковой сигнал вплоть до выхода из этого состояния. На
рисунке 3.13 приведен пример индикации аварийной ситуации в фазе, подключенной к
линии L2.
L1 L2 L3
СТОП
СТОП
ПУСК
ПУСК
40
40
30
30
10
10
Ф З
Ф З
Ф З
Ф З
Ф З
Ф З
20
20
90
90
100
100
70
70
80
80
60
60
50
50
БЛОК.
РАБОТА
DIP
Рисунок 3.13
20
