3 Устройство и особенности конструкции
9
содержит два преобразователя: ППП – преобразователь переменного напряжения в постоянное,
к нему подключатся датчики с дифференциальным трансформатором, и ПТН – преобразователь
посто то к тч в амянного ка в постоянное напряжение, нему подключаются да ики с токо ыми выход и.
Схемы подключения датчиков приведены на рисунках Б.1, Б.5, Б.6.
Канал измерения температуры предназначен для приема сигналов от
термопреобразователей сопротивления и преобразования этих сигналов в постоянное
напряжение с помощью преобразователя сопротивления в напряжение – ПСН. Работа
термопреобразователей сопротивления (ТС) основана на зависимости электрического
сопротивления металлов от температуры. Датчик, как правило, выполнен в виде катушки из
тонкой медной или платиновой проволоки на каркасе из выходом соответственно).
Канал измерения давления предназначен для приема сигналов от датчиков давления и
преобразования этих сигналов в постоянное напряжение. Канал измерения давления также
содержит два преобразователя: ППП – преобразователь переменного напряжения в постоянное,
к нему подключатся датчики с дифференциальным трансформатором, и ПТН – преобразователь
посто то к тч в амянного ка в постоянное напряжение, нему подключаются да ики с токо ыми выход и.
Схемы подключения датчиков приведены в прил. Б, рис. Б.1, Б.5, Б.6.
Канал измерения температуры предназначен для приема сигналов от
термопреобразователей сопротивления и преобразования этих сигналов в постоянное
напряжение с помощью преобразователя сопротивления в напряжение – ПСН. Работа
термопреобразователей сопротивления (ТС) основана на зависимости электрического
сопротивления металлов от температуры. Датчик, как правило, выполнен в виде катушки из
тонко люченной й медной или платиновой проволоки на каркасе из изоляционного материала, зак
в защитную гильзу.
Термопреобразователи сопротивления Rt характеризуются двумя параметрами:
R0 – сопротивлением при температуре 0 °С;
W100 – отношением сопротивления при температуре 100 °С к сопротивлению при
температуре 0 °С.
В приборах РМ1 используется трехпроводная схема подключения термопреобразователей
сопротивления (см. прил. Б, рис. Б.2). К одному из выводов Rt подсоединяются два провода, а
третий подключается к другому выводу Rt. Такая схема при соблюдении условий равенства
сопротивлений всех трех проводов позволяет скомпенсировать их влияние на измерение
температуры.
Задающий генератор используется для возбуждения датчиков с дифференциальными
трансформаторами. Генератор формирует синусоидальный ток частотой 70 Гц и величиной 10
мА, который поступает в каналы измерения расхода и давления, с выходов которых сигнал
передается на датчики с дифтрансформаторами.
Вычислитель предназначен для преобразования постоянных напряжений, поступающих с
выхо и температуры, дов каналов измерений, в величины текущего расхода, давления
соответственно.

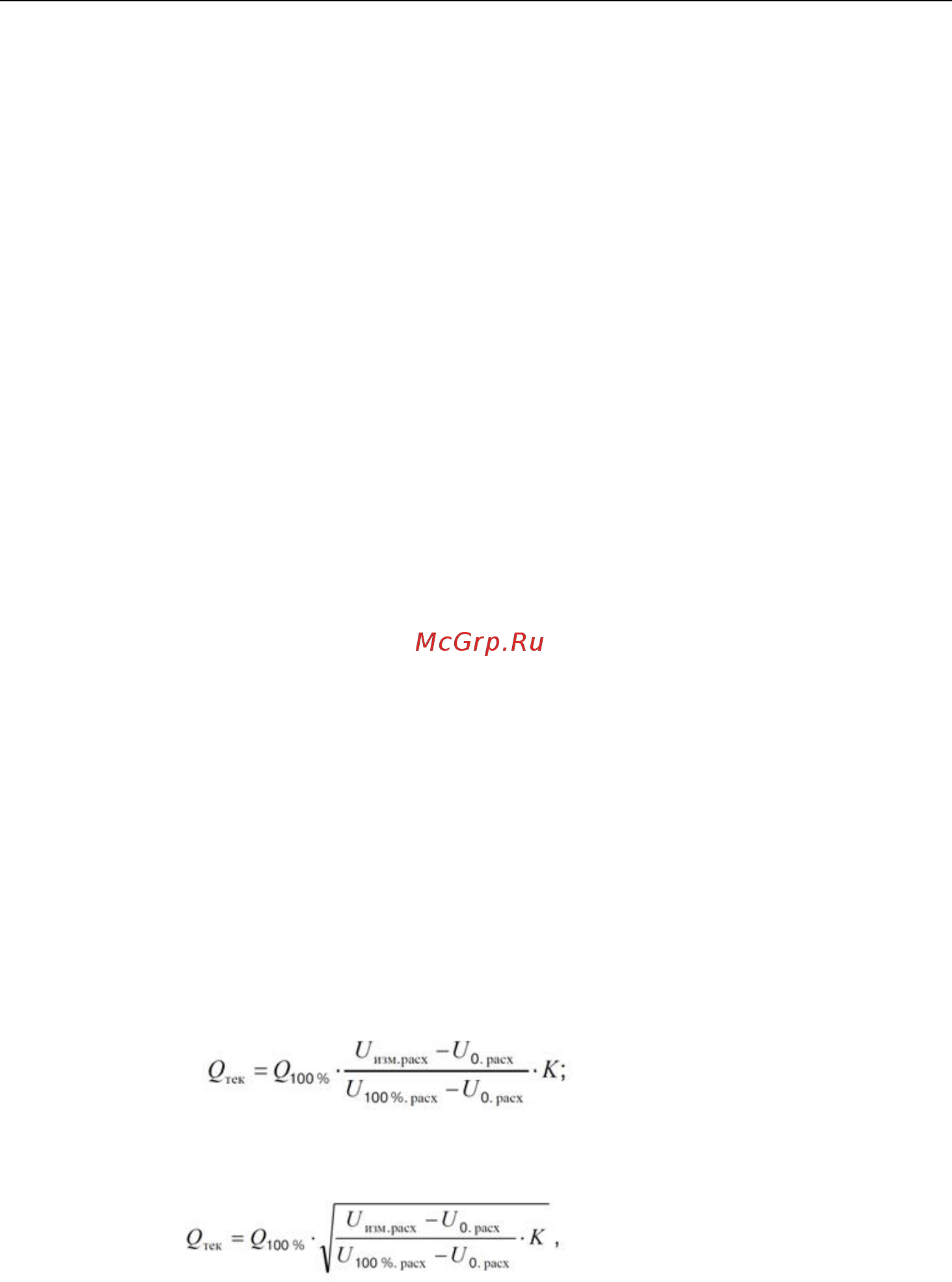

Значение текущего расхода определяется в соответствии с формулами:
– в случае использования датчика с линейной зависимостью выходного сигнала от
перепада давления:
(3.1)
– в случае использования датчика с квадратичной зависимостью выходного сигнала от
перепада давления:
(3.2)
