3 Устройство и особенности конструкции

3.2 Устройство и работа прибора

Общая функциональная схема расходомера РМ1 приведена на рисунке 3.3.

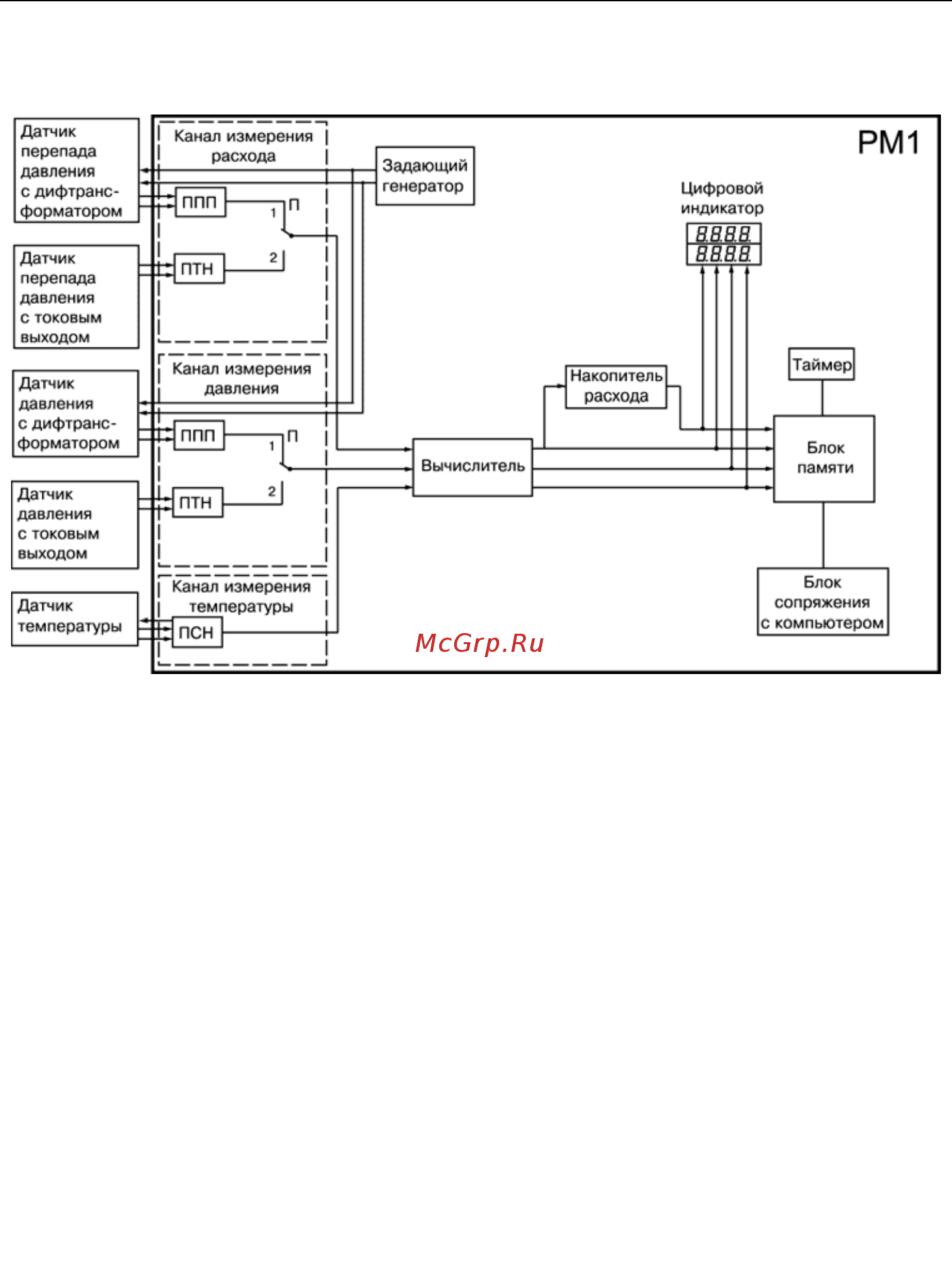

Рисунок 3.3 – Структурная схема прибора

Прибор РМ1 имеет канал измерения расхода, канал измерения давления, канал измерения

температуры, задающий генератор, вычислитель, накопитель расхода, цифровой индикатор,

таймер, блок памяти, блок сопряжения с компьютером.

Канал измерения расхода предназначен для приема сигналов от датчиков перепада

давления и преобразования этих сигналов в постоянное напряжение. Канал измерения расхода

содержит два преобразователя ППП – преобразователь переменного н пряжения в постоянное, : а

и ПТН – преобразователь постоянного то а в постоянное напряжение. К прео разователю к б

переменного напряжения в постоянное подключаются датчики с дифференциальным

трансформатором. К преобразователю постоянного тока в постоянное напряжение

подключаются датчики с токовыми выходами (см. таблицу 3.2). Схемы подключения датчиков

приведены на рисунках Б.1, Б.3, Б.4.

Для измерения расхода используются сужающие устройства с датчиками перепада

давления, серийно выпускаемые заводом «Манометр», (г. Москва); дифманометры ДМ, ДПЭМ

или их аналоги других производителей, в которых измеряемый параметр (перепад давления)

преобразуется во взаимную индуктивность обмоток дифференциального трансформатора,

сердечник к торого связан с диафрагмой. о

В качестве датчиков перепада давления с токовыми выходами могут быть использованы

различные дифманометры и манометры завода «Сапфир», в которых применяется

тензометрический метод измерения деформации диафрагмы и которые имеют выходной сигнал

в виде тока 0…5, 0…10 или 0…20 мА. Переключатель П устанавливается в положение «1» или

«2» в зависимости от типа используемых датчиков (датчик с дифтрансформатором или датчик с

токовым выходом соответственно).

Канал измерения давления предназначен для приема сигналов от датчиков давления и

преобразования этих сигналов в постоянное напряжение. Канал измерения давления также
