3 Устройство и особенности конструкции

3 Устройство и работа прибора

3.1 Структурная схема прибора

Все элементы прибора размещены на трех печатных платах, соединяемых между собой

посредством гибких жгутов с разъёмами. На лицевой плате расположены элементы индикации

и кнопки управления. На плате блока питания находятся силовой трансфоматор, выпрямители

и стабилизаторы питающего напряжения, схемы сопряжения с дифференциальным

трансформатором, схема измерения температуры (обработка сигнала с медного или

платинового термометра сопротивления), микросхема процессора, управляющего работой

всего прибора и микросхема энергонезависимой памяти прибора.

На плате таймера расположены микросхема часов, две микросхемы электронной

энергонезависимой памяти, элементы сопряжения с датчиками, имеющими на выходе токовый

сигнал, а также элементы сопряжения с контактным устройством типа DS9092, посредством

которого информация из банков данных переносится в компьютер. Габаритный чертеж прибора

приведен в Приложении А.

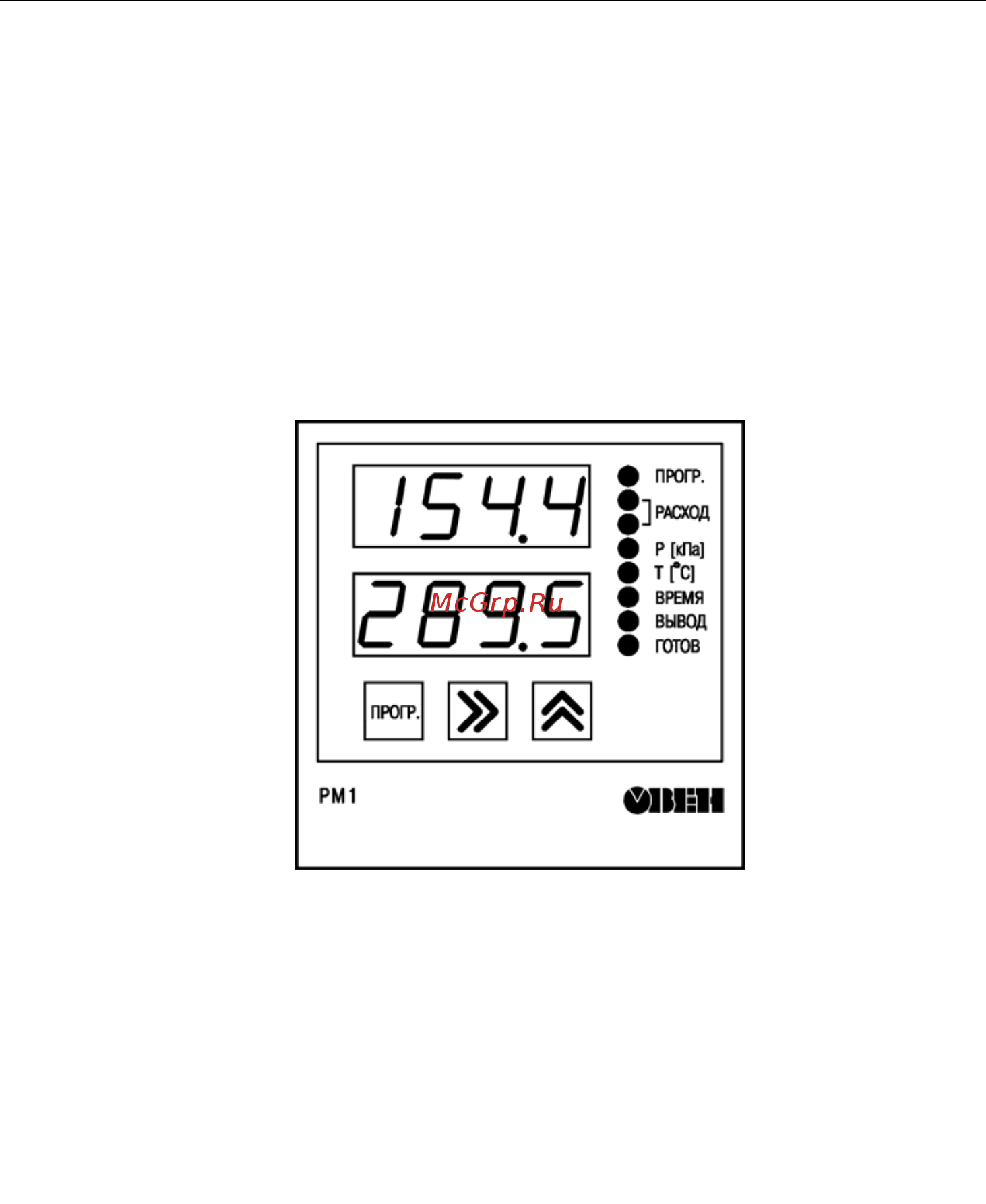

Рисунок 3.1 – Лицевая панель прибора

На передней панели прибора (рисунок 3.1) находятся индикаторы:

– верхний цифровой индикатор красного свечения и нижний цифровой индикатор

зеленого свечения, предназначенные для отображения значений измеряемых параметров;

– восемь светодиодов красного цвета, показывающие постоянным свечением режимы

работы прибора:

 «ПРОГР.» – прибор находится в режиме программирования; в погашенном виде

указывает на рабочий режим;

 «РАСХОД» – два светодиода указывают на режим отображения расхода на цифровых

индикаторах: горит один светодиод –верхний цифровой индикатор отображает

текущий расход, нижний – младшие разряды величины суммарного расхода; горят

два светодиода – верхний цифровой индикатор переключается на отображение

старших разрядов величины суммарного расхода;

 «Р[ кПа ]» – на вехнем цифровом индикаторе отображается давление в кПа;

 «Т [°C ]» – на нижнем цифровом индикаторе отображается температура в °C ;

 «ВРЕМЯ» – отображаются дата и время:
