чаще всего используется специально обработанная медная (для датчиков ТСМ), платиновая

(для датчиков ТСП) или никелевая (для датчиков ТСН) проволока.

Выходные параметры ТС определяются их номинальными статическими характеристиками

(НСХ), стандартизованными ГОСТ Р 50353-92. Основными параметрами НСХ являются:

начальное сопротивление датчика R0, измеренное при температуре 0 °С, и температурный

коэффициент сопротивления W100, определяемый как отношение сопротивления датчика,

измеренное при температуре 100 °С, к его сопротивлению, измеренному при 0 °С. В связи с

тем, что НСХ термопреобразователей сопротивления – функции нелинейные (для ТСМ в

области отрицательных температур, а для ТСП во всем диапазоне), в приборе предусмотрены

средства для линеаризации показаний.

Во избежание влияния сопротивлений соединительных

проводов на результаты измерения температуры, подключение

датчика к прибору следует производить по трехпроводной

схеме. При такой схеме к одному из выводов ТС подключаются

одновременно два провода, соединяющих его с прибором, а к

другому выводу -третий соединительный провод. Для полной

компенсации влияния соединительных проводов на результаты

измерений необходимо, чтобы их сопротивления были

равны друг другу (достаточно использовать одинаковые

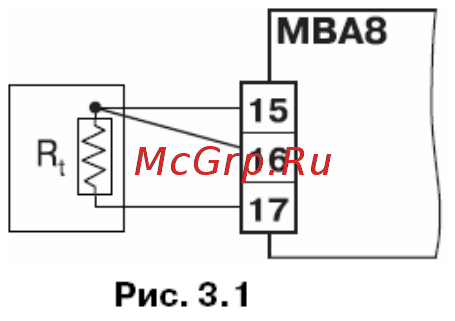

провода равной длины). Пример схемы подключения ТС к Bходу 1 прибора представлен на рис.

3.1.

В некоторых случаях возникает необходимость подключения ТС не по трехпроводной, а по

двухпроводной схеме, например с целью использования уже имеющихся на объекте линий

связи. Такая схема соединения также может быть реализована при условии обязательного

выполнения работ по Приложению В.
