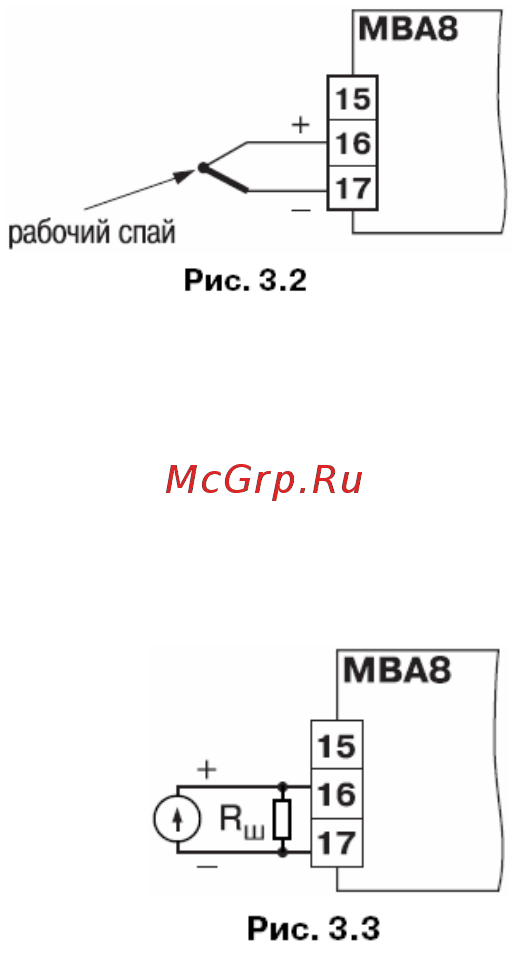

Пример схемы подключения ТП к входу 1 прибора

представлен на рис. 3.2.

Внимание! Для работы с прибором могут быть

использованы только термопары с изолированными и

незаземленными рабочими спаями, так как отрицательные

выводы их свободных концов объединены между собой на

входе в МВА 8.

3.1.4 Активные преобразователи

Активные преобразователи с выходным аналоговым сигналом применяются в

соответствии с назначением датчика для измерения таких физических параметров как

давление, температура, расход, уровень и т.п. Выходными сигналами таких датчиков могут

быть, как изменяющееся по линейному закону напряжение постоянного тока, так и величина

самого тока.

Питание активных датчиков может осуществляться как от

встроенного в прибор источника постоянного тока с выходным

напряжением 24 ± 3 В, так и от внешнего блока питания.

Подключение датчиков с выходным сигналом в виде

постоянного напряжения (-50,0…50,0 мВ или 0...1,0 В) может

осуществляться непосредственно к входным контактам прибора, а

датчиков с выходом в виде тока - только после установки

шунтирующего резистора сопротивлением 100 Ом (допуск не более

0,1 %). В качестве шунта рекомендуется использовать

высокостабильные резисторы с минимальным значением
