Овен МВА8 [15/89] Датчики положения

температурного коэффициента сопротивления, например типа С2-9В.

Пример схемы подключения активного датчика с токовым выходом к входу 1 прибора см.

на рис. 3.3.

Внимание! При использовании активных датчиков следует иметь в виду, что «минусовые»

выводы их выходных сигналов в МВА 8 объединены между собой.

3.1.5 Датчики положения

Эти датчики предназначены для определения текущего

положения (степени открывания или закрывания) запорно-

регулирующих клапанов, задвижек, шаберов и т.п. при

регулировании технологических параметров.

Наиболее часто в промышленности применяются датчики

положения резистивного типа. В датчиках этого типа в качестве

чувствительного элемента используется резистор переменного

сопротивления, ползунок которого механически связан с регулирующей частью

исполнительного механизма.

МВА 8 способен обрабатывать сигналы датчиков резистивного типа с сопротивлением до

900 Ом или 2,0 кОм.

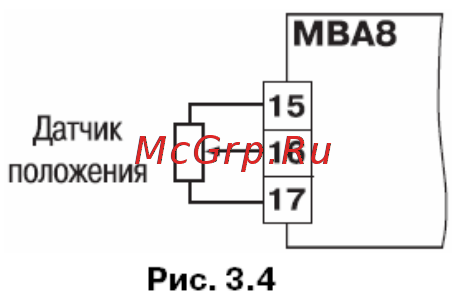

Пример схемы подключения резистивного датчика к входу 1 прибора представлен на

рис. 4.

Используются и датчики, формирующие выходной сигнал в виде линейно-изменяющегося

тока, величина которого зависит от положения исполнительного механизма в данный момент.

Прибор способен обрабатывать сигналы датчиков с токовым выходом 0...5 мА, 0.. .20 мА и

4...20 мА.
