Подключение датчиков этого типа к МВА 8 аналогично подключению активных

преобразователей с токовым выходом, рассмотренных в п. 3.2.4.

Внимание! При использовании датчиков положения любого типа должна быть проведена

совместная юстировка системы «датчик-прибор» (см. Приложение Д, п. 11).

3.1.6 Контактные дискретные датчики

К МВА 8 можно подключать до 16 дискретных датчиков,

называемых «Сухие контакты». В качестве датчиков могут

выступать различные выключатели, кнопки, контактные группы

реле и т.д. Каждый аналоговый вход может быть использован

для подключения двух дискретных датчиков.

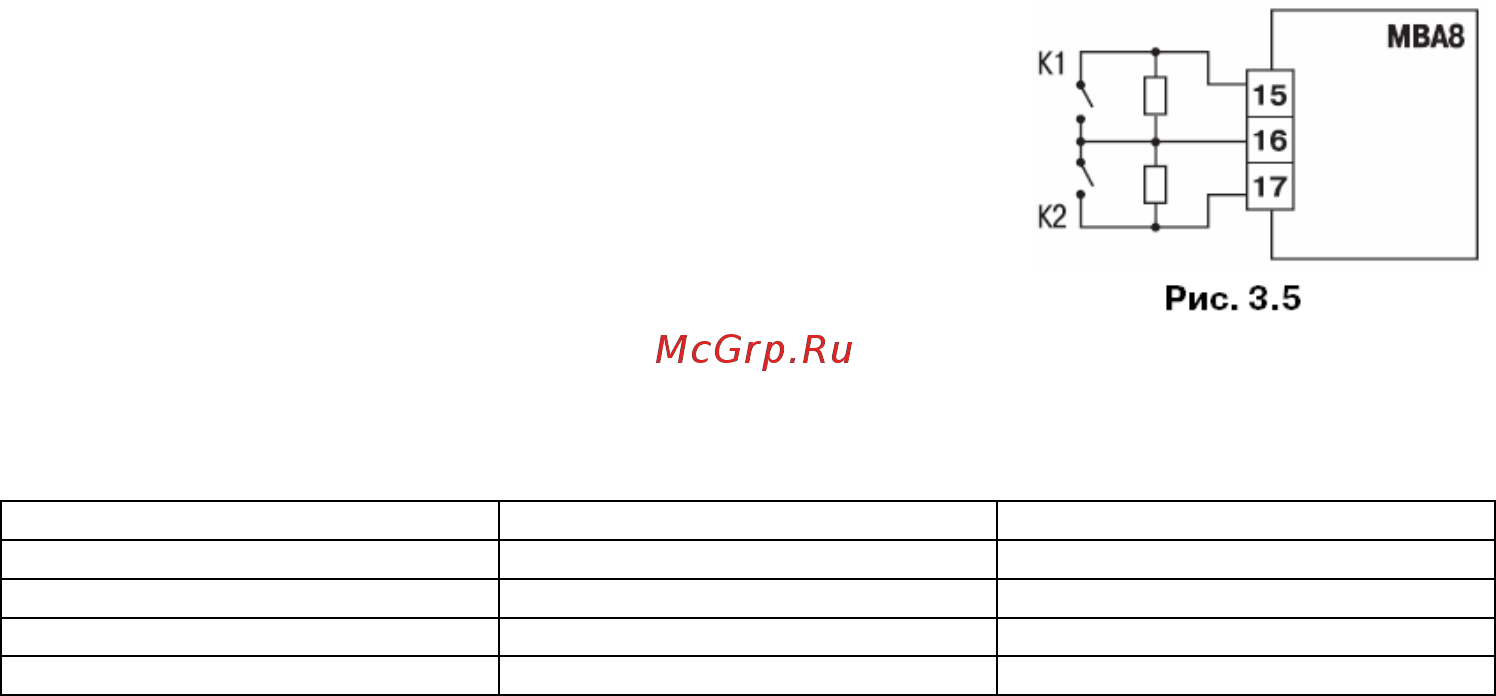

Схема подключения сухих контактов приведена на рис. 3.5.

В качестве шунтирующих сопротивлений можно

использовать любые резисторы с одинаковым номиналом в 60-90 Ом.

При опросе датчика «Сухие контакты» его состояние описывается целым числом от 1 до 4.

Расшифровка этих чисел приведена в табл. 3.1.

Таблица 3.1

Значение датчика

Состояние контакта 1

Состояние контакта 2

Разомкнут

Замкнут

Разомкнут

Замкнут
