Инструкция по эксплуатации
3
EUW5~24KZW1
Моноблочные чиллеры с водяным охлаждением
4PW15370-1
Назначение основных элементов

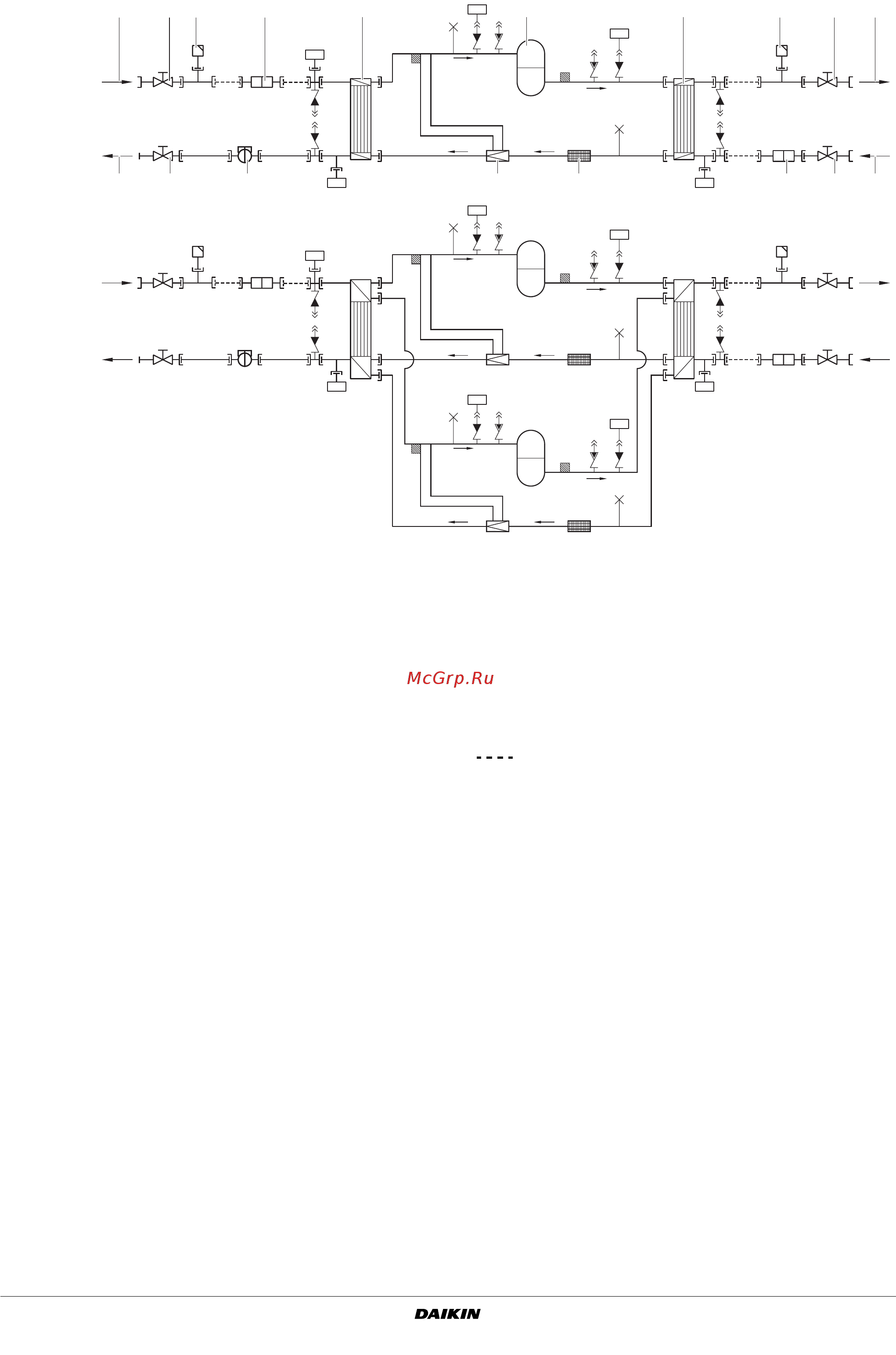

Рисунок:
Функциональная схема чиллера
По мере циркуляции хладагента по контуру блока его состояние
изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■
Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая цирку-
ляцию хладагента в холодильном контуре. Компрессор
сжимает поступающие из испарителя пары хладагента до
давления, при котором они в конденсаторе свободно
превращаются в жидкость.
■
Конденсатор
Конденсатор предназначен для изменения состояния хлад-
агента из газообразного в жидкое. Тепло, приобретенное
газообразным хладагентом в испарителе, отводится через
конденсатор, при этом пары хладагента переходят
в жидкое состояние.
■
Фильтр
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что
предотвращает засорение трубок системы.
■
Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■
Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■
Соединения входа/выхода воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
Защитные устройства
Чиллер оборудован следующими
Общими защитными устройст-
вами
: они перекрывают все контуры и останавливают чиллер.
■
Плата входов/выходов (A2P)
На плате входов/выходов (A2P) имеется устройство защиты
от перефазировки.
Это устройство отслеживает правильность подключения
трех фаз электропитания. Если одна из фаз не будет
подключена или две фазы окажутся перевернутыми,
агрегат не запустится.
S4LP
S1HP
R3T
R5T
Q1D
HP
LP
M1C
R4T
12
7
65
3
119
9
10
6
7
4
S5LP
S2HP
Q2D
HP
LP
M2C
8
R3T
R4T
9
910
11
R5T
S4LP
S1HP
Q1D
HP
LP
M1C
EUW5~12KZW1
EUW16~24KZW1
1
Компрессор
8
Реле протока (поставляется с агрегатом, устанавливается
на месте)
2
Конденсатор
3
Фильтр
9
Шаровой вентиль (поставляется с агрегатом,
устанавливается на месте)
4
Регулирующий вентиль
5
Испаритель
10
Фильтр для воды (поставляется с агрегатом,
устанавливается на месте)
6
Подвод воды
7
Выход воды
11
Клапан выпуска воздуха (поставляется с агрегатом,
устанавливается на месте)
Обвязка трубопроводов по месту
