Перед началом работы
Что нужно проверить перед первым запуском
После завершения монтажа агрегата перед включением
размыкателя цепи электропитания необходимо проверить
следующее:
1 Электропроводка
Убедитесь в том, что прокладка и подсоединение электро-
проводки, соединяющей местную электрическую сеть
с чиллером, выполнены в соответствии с указаниями,
приведенными в инструкции по монтажу агрегата, в соот-
ветствии с прилагаемыми электрическими схемами, а
также общеевропейскими и национальными стандартами и
правилами.
2 Предохранители и защитные устройства
Проследите за тем, чтобы параметры установленных при
монтаже системы предохранителей и предохранительных
устройств соответствовали указанным в инструкции по
монтажу. Убедитесь в том, что ни один из предохранителей
и ни одно из предохранительных устройств не заменено
перемычками.
3 Заземление
Убедитесь в том, что провода заземления подключены
правильно и все контакты надежно затянуты.
4 Внутренняя электропроводка
Визуально проверьте электрический щиток на предмет
возможного наличия неплотных электрических контактов и
поврежденных деталей.
5 Крепеж
Убедитесь в том, что агрегат надежно закреплен, чтобы
исключить возникновение излишних шумов и вибраций.
6 Механические повреждения
Осмотрите чиллер изнутри и убедитесь в том, что его
детали не имеют механических повреждений, а трубы не
перекручены и не пережаты.
7 Утечка хладагента
Проверьте, нет ли внутри агрегата утечки хладагента.
В случае обнаружения утечки обратитесь к дилеру
компании Daikin в Вашем регионе.
8 Утечка масла
Проверьте компрессор на утечку масла. В случае обнару-
жения утечки обратитесь к дилеру компании Daikin
в Вашем регионе.
9 Напряжение электропитания
Проверьте напряжение электропитания в местном рас-
пределительном щитке. Оно должно соответствовать
значению, указанному на имеющейся на блоке идентифи-
кационной табличке.
Подача воды
Заполните систему циркуляции воды с учетом минимального
объема воды, необходимого для данной модели чиллера. См.
раздел «Заправка водой, расход и качество воды» инструкции
по монтажу.
Убедитесь в том, что качество воды соответствует показа-
телям, приведенным в инструкции по монтажу.
Осуществите выпуск воздуха в верхних точках системы
циркуляции воды, проверьте работу циркуляционного насоса и
реле протока.
Установка параметров срабатывания реле протока

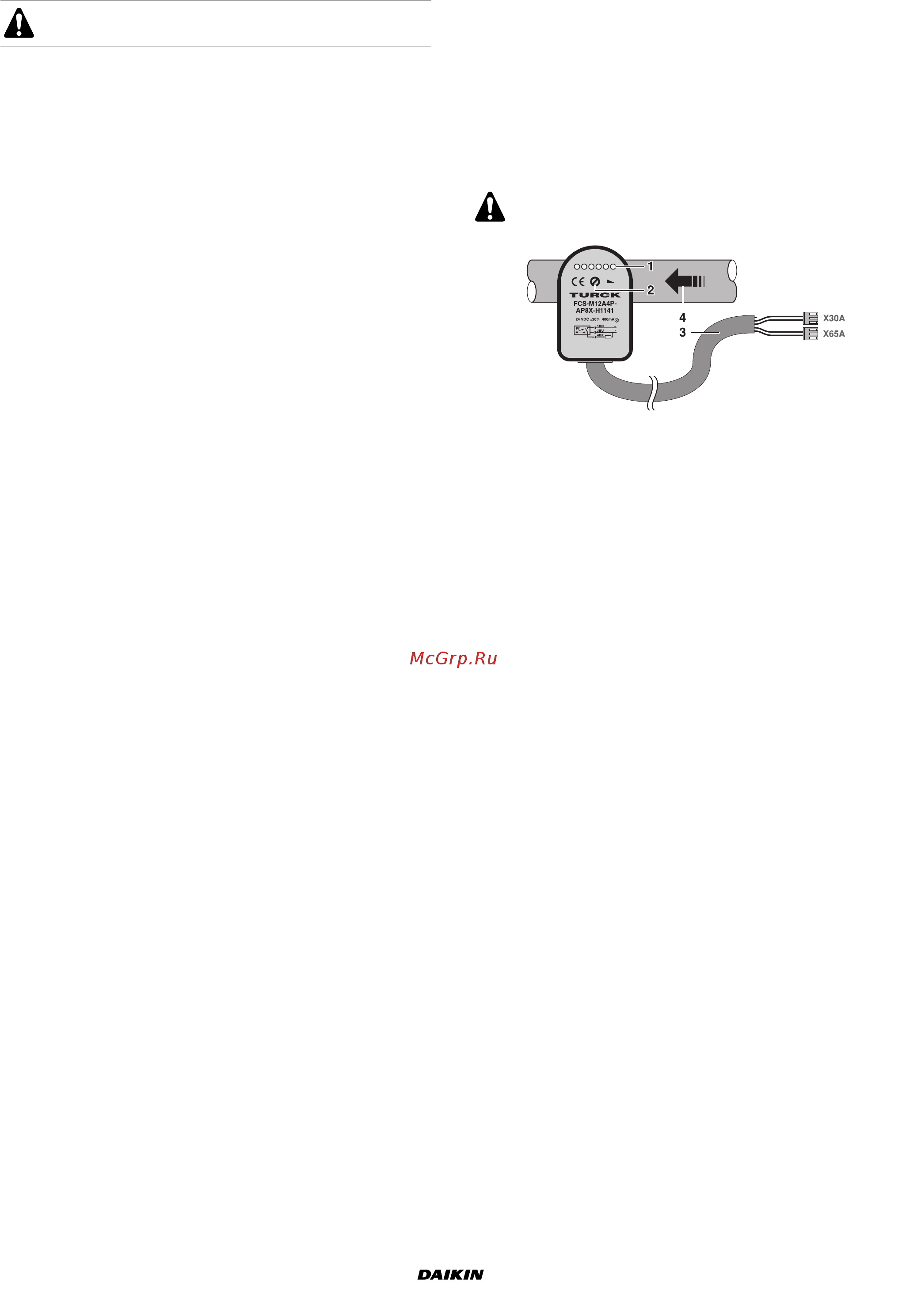

Рисунок: Реле протока
Разъем X30A (зеленый) должен быть подключен к клемме X30A
на печатной плате, а разъем X65A (желтый) — к клемме X65A
на печатной плате.
Реле протока защищает контур циркуляции воды от
замерзания, отключая агрегат при падении интенсивности
протока ниже минимально допустимой величины. На агрегатах,
температура воды на выходе которых составляет менее 5°C,
после монтажа регулировку необходимо произвести еще раз,
поскольку установочное значение срабатывания реле протока
необходимо установить с учетом концентрации и типа
антифризных добавок в воде.
Правильная установка параметров срабатывания реле протока
возможна только при наличии в системе циркуляции воды
следующих компонентов:
насоса
портов давления до насоса и после насоса
вентиля, регулирующего интенсивность протока воды
Ниже описывается порядок установки параметров
срабатывания реле протока. В целях обеспечения безопасности
эксплуатации агрегата строго следуйте этим инструкциям.
Расположение и назначение элементов смотрите в разделе
«Назначение основных элементов» на странице 3. Во время
установки параметров реле протока агрегат не должен
работать, допускается только работа насоса в ручном режиме.
Чтобы установить параметры срабатывания реле протока,
необходимо выполнить следующие действия:
1 Подключите к портам давления, расположенным до и
после насоса, устройство, измеряющее перепад давления.
2 Включите насос.
3 Измерьте статическое давление до и после насоса.
Убедитесь в том, что размыкатель цепи электро-
питания на силовом щитке чиллера выключен.
То лько при необходимости получения темпера-
туры воды на выходе ниже 5°C.
1 6 светодиодов для визуальной индикации протока
- 4 зеленых
светодиода
установочное значение превышено
светятся 1, 2, 3 или 4 зеленых светодиода
- 1 желтый
светодиод
установочное значение достигнуто/
превышено
- 1 красный
светодиод
интенсивность протока ниже
установочного значения
2 Потенциометр с защитным навинчивающимся колпачком
3 Кабель с 2 разъемами (имеющими маркировку X30A и X65A)
4 Направление потока воды
