EUW5~24KZW1
Моноблочные чиллеры с водяным охлаждением
4PW15370-1
Инструкция по эксплуатации
6
4 С помощью регулирующего вентиля приведите статическое
давление в соответствие с интенсивностью протока. См.
таблицу ниже.
Соотношение статического давления и интенсивности
протока зависит от выбранного насоса. Смотрите данные,
предоставленные поставщиком насоса.
5 Снимите защитный навинчивающийся колпачок (2) в
передней части реле протока. Смотрите рисунок "Реле
протока".
6 Отрегулируйте потенциометр (2) так, чтобы красный
светодиод погас, а желтый начал светиться (1). Смотрите
рисунок "Реле протока".
Теперь реле протока не допустит замерзания испарителя ни при
каком состоянии агрегата.
Общие рекомендации
Перед включением чиллера примите к сведению следующие
рекомендации:
1 После завершения всех монтажных и установочных
операций закройте все передние панели агрегата.
2 Сервисную панель электрического щитка разрешается
открывать только аттестованному электрику и только для
технического обслуживания.
Управление работой блока
Чиллеры серии EUW комплектуются цифровым пультом
управления, позволяющим легко и удобно задавать параметры
работы агрегата, осуществлять его эксплуатацию и
обслуживание.
Эта часть инструкции имеет модульную структуру, где каждый
модуль посвящен конкретной операции. За исключением
первого раздела, в котором дается краткое описание самого
пульта управления, каждый раздел и подраздел этой части
посвящен отдельной операции, которую Вы можете выполнить
в ходе эксплуатации чиллера.
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления состоит из числового дисплея,
четырех маркированных клавиш и четырех светодиодов,
которые отображают дополнительную информацию.

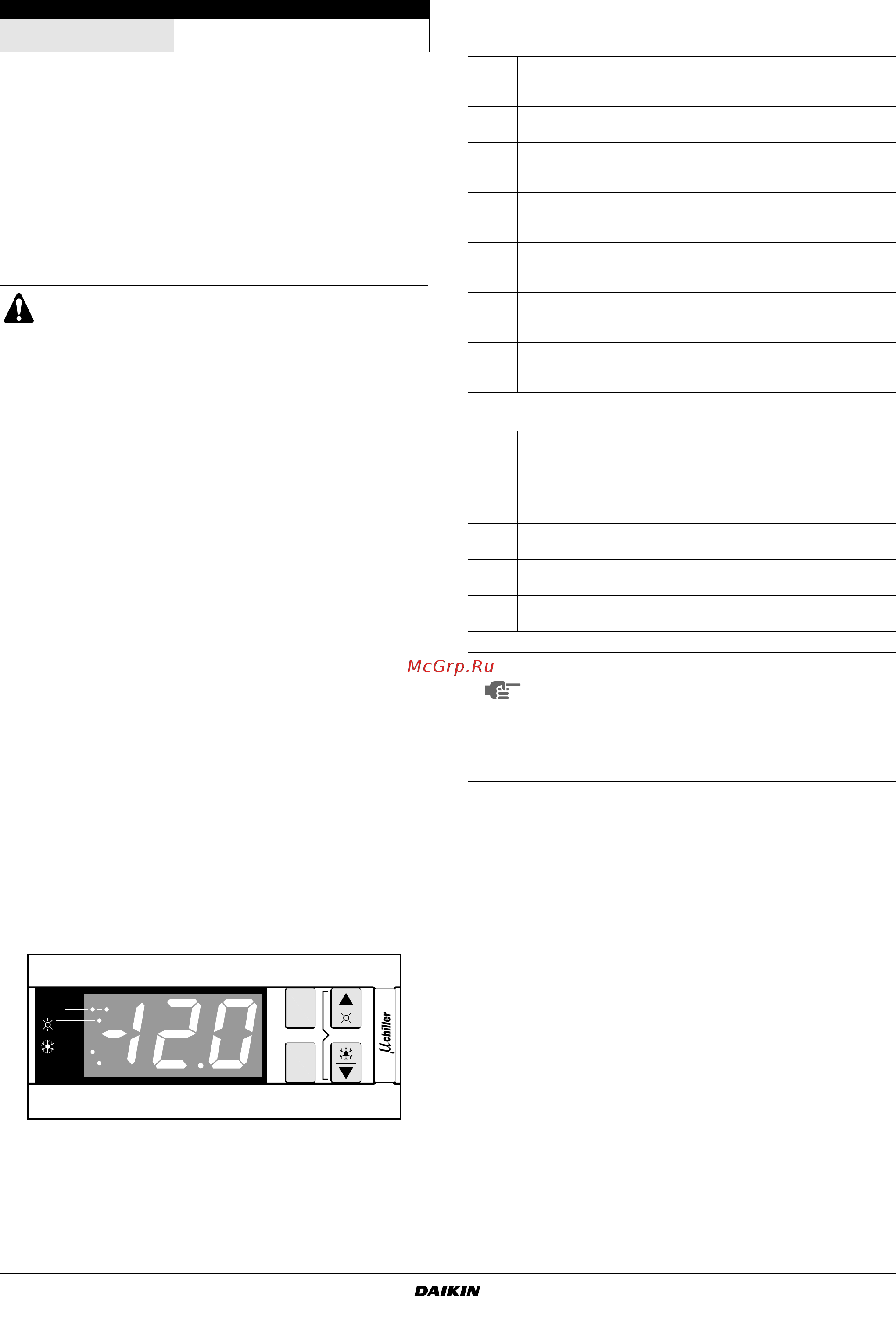

Рисунок: Цифровой пульт управления
На пульте управления имеются следующие клавиши:
Каждая клавиша, за исключением нижней левой, сочетает
в себе две функции: E/O, A/Y и I/Z. Функция,
выполняемая при нажатии пользователем одной из этих
клавиш, зависит от состояния пульта и чиллера в данный
момент.
На пульте управления имеются следующие светодиоды:
Рабочие параметры и параметры пользователя
Цифровой пульт управления позволяет изменять рабочие
параметры и параметры пользователя. К рабочим параметрам
приходится часто обращаться в повседневном использовании
чиллера — например, когда нужно изменить установочное
значение температуры или посмотреть текущие эксплуата-
ционные настройки. В отличие от рабочих параметров,
параметры пользователя открывают доступ к дополнительным
возможностям, таким как корректировка временных задержек
и отключение звукового сигнала.
Каждый параметр определяется кодом и значением. Например,
параметр, используемый для выбора локального или
дистанционного управления включением/выключением, имеет
код h7 и значение 1 или 0.
Работа с чиллерами серии EUW
В этом разделе освещается повседневная эксплуатация
чиллеров серии EUW. Прочитав его, Вы научитесь выполнять
такие стандартные операции, как:
■ включение и выключение чиллера,
■ регулировка установочных значений температуры,
■ просмотр информации о работе чиллера,
■ сброс аварийной сигнализации,
■ сброс предупреждений.
Модель EUW 5 8 10 12 16 20 24
Установка реле
протока
(л/мин)
21 35 46 53 70 92 106
Агрегат можно включать только после установки на
место всех сервисных панелей.
comp
x
100
clear
PRG
mute
SEL
E
эта клавиша используется для входа в список задаваемых
пользователем параметров, для подтверждения изменения
параметров и для возврата в обычный рабочий режим.
O
эта клавиша используется для выключения звукового
сигнала в случае аварии.
A
эта клавиша используется для прокрутки списка рабочих
параметров или параметров пользователя, а также для
увеличения выбранного значения.
Y
эта клавиша используется для включения чиллера в режиме
нагрева или для его выключения, если режим нагрева уже
включен.
R
эта клавиша используется для входа в список рабочих
параметров или для переключения между кодом и
значением параметра.
I
эта клавиша используется для включения чиллера в режиме
охлаждения или для его выключения, если режим
охлаждения уже включен.
Z
эта клавиша используется для прокрутки списка рабочих
параметров или параметров пользователя, а также для
уменьшения выбранного значения.
T
эти светодиоды отражают состояние компрессора 1 (левый
диод) и компрессора 2 (правый диод). Светодиоды T не
горят, когда компрессор не работает, мигают, когда
компрессор не может запуститься несмотря на поступивший
запрос на включение (например, когда срабатывает таймер),
и горят постоянно, когда компрессор работает.
Y
этот светодиод указывает на работу агрегата в режиме
нагрева.
I
этот светодиод указывает на работу агрегата в режиме
охлаждения.
U
этот светодиод указывает на то, что показания числового
дисплея необходимо умножить на 100.
ПРИМЕЧАНИЕ
То чность показаний температуры: ±1°C.
При попадании на дисплей прямых солнечных
лучей разборчивость отображаемой на нем
информации несколько снижается.
