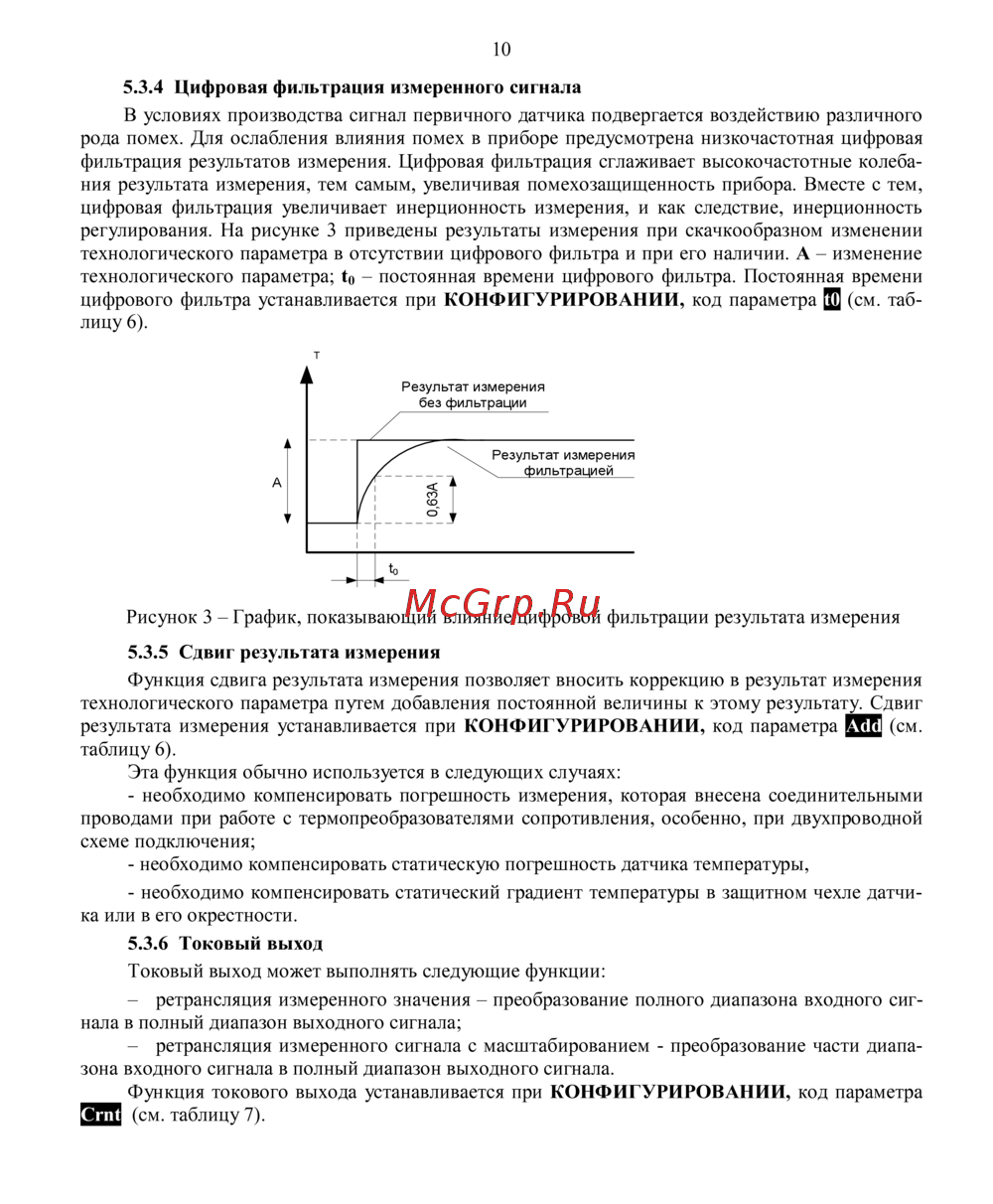

10 5 3 4 Цифровая фильтрация измеренного сигнала В условиях производства сигнал первичного датчика подвергается воздействию различного рода помех Для ослабления влияния помех в приборе предусмотрена низкочастотная цифровая фильтрация результатов измерения Цифровая фильтрация сглаживает высокочастотные колебания результата измерения тем самым увеличивая помехозащищенность прибора Вместе с тем цифровая фильтрация увеличивает инерционность измерения и как следствие инерционность регулирования На рисунке 3 приведены результаты измерения при скачкообразном изменении технологического параметра в отсутствии цифрового фильтра и при его наличии А изменение технологического параметра t0 постоянная времени цифрового фильтра Постоянная времени цифрового фильтра устанавливается при КОНФИГУРИРОВАНИИ код параметра t0 см таблицу 6 Рисунок 3 График показывающий влияние цифровой фильтрации результата измерения 5 3 5 Сдвиг результата измерения Функция сдвига результата измерения позволяет вносить коррекцию в результат измерения технологического параметра путем добавления постоянной величины к этому результату Сдвиг результата измерения устанавливается при КОНФИГУРИРОВАНИИ код параметра Add см таблицу 6 Эта функция обычно используется в следующих случаях необходимо компенсировать погрешность измерения которая внесена соединительными проводами при работе с термопреобразователями сопротивления особенно при двухпроводной схеме подключения необходимо компенсировать статическую погрешность датчика температуры необходимо компенсировать статический градиент температуры в защитном чехле датчика или в его окрестности 5 3 6 Токовый выход Токовый выход может выполнять следующие функции ретрансляция измеренного значения преобразование полного диапазона входного сигнала в полный диапазон выходного сигнала ретрансляция измеренного сигнала с масштабированием преобразование части диапазона входного сигнала в полный диапазон выходного сигнала Функция токового выхода устанавливается при КОНФИГУРИРОВАНИИ код параметра Crnt см таблицу 7
