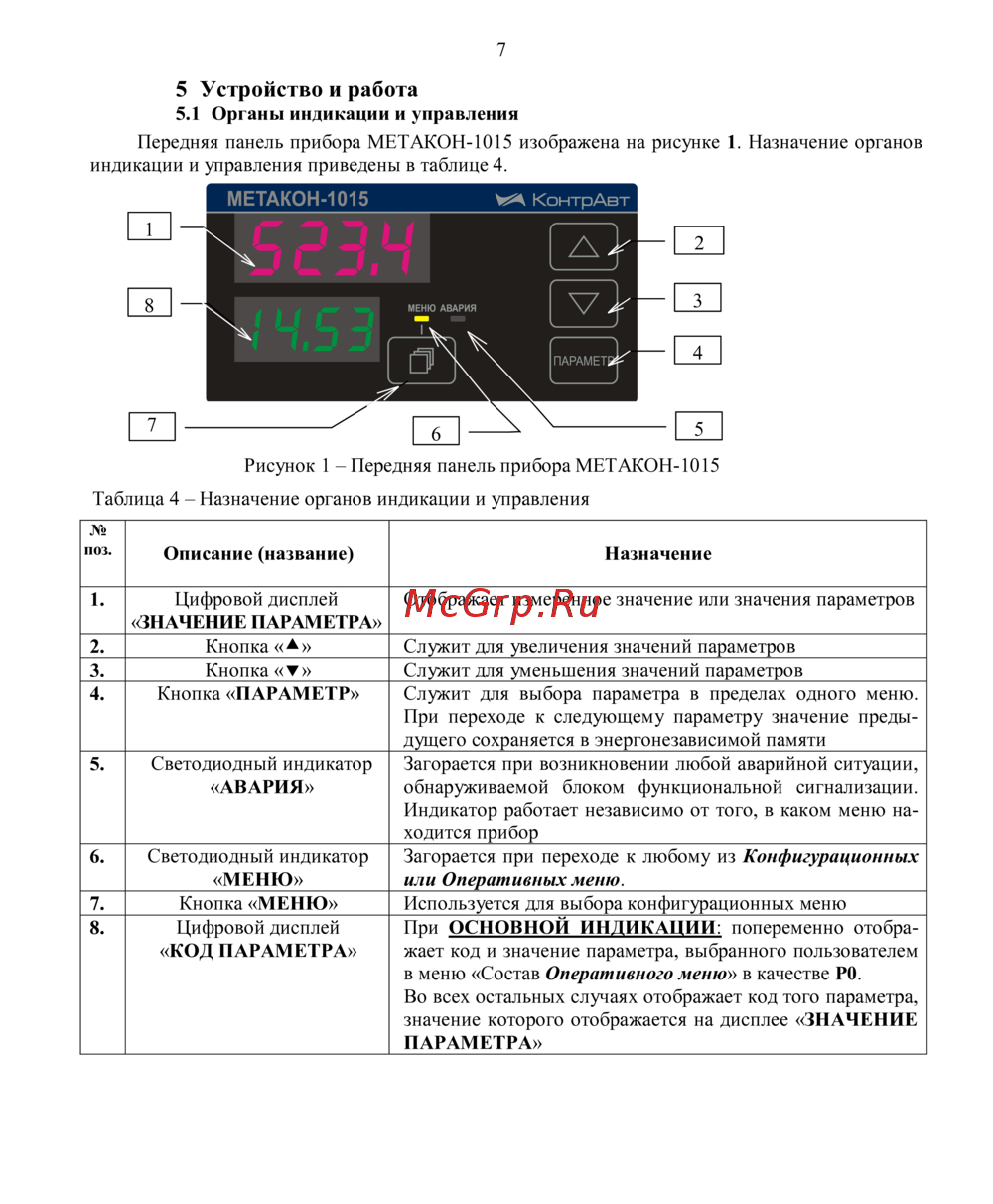

7 5 Устройство и работа 5 1 Органы индикации и управления Передняя панель прибора МЕТАКОН 1015 изображена на рисунке 1 Назначение органов индикации и управления приведены в таблице 4 1 2 3 8 4 7 6 5 Рисунок 1 Передняя панель прибора МЕТАКОН 1015 Таблица 4 Назначение органов индикации и управления поз 1 2 3 4 Описание название Назначение Цифровой дисплей ЗНАЧЕНИЕ ПАРАМЕТРА Кнопка Кнопка Кнопка ПАРАМЕТР Отображает измеренное значение или значения параметров 5 Светодиодный индикатор АВАРИЯ 6 Светодиодный индикатор МЕНЮ Кнопка МЕНЮ Цифровой дисплей КОД ПАРАМЕТРА 7 8 Служит для увеличения значений параметров Служит для уменьшения значений параметров Служит для выбора параметра в пределах одного меню При переходе к следующему параметру значение предыдущего сохраняется в энергонезависимой памяти Загорается при возникновении любой аварийной ситуации обнаруживаемой блоком функциональной сигнализации Индикатор работает независимо от того в каком меню находится прибор Загорается при переходе к любому из Конфигурационных или Оперативных меню Используется для выбора конфигурационных меню При ОСНОВНОЙ ИНДИКАЦИИ попеременно отображает код и значение параметра выбранного пользователем в меню Состав Оперативного меню в качестве Р0 Во всех остальных случаях отображает код того параметра значение которого отображается на дисплее ЗНАЧЕНИЕ ПАРАМЕТРА
