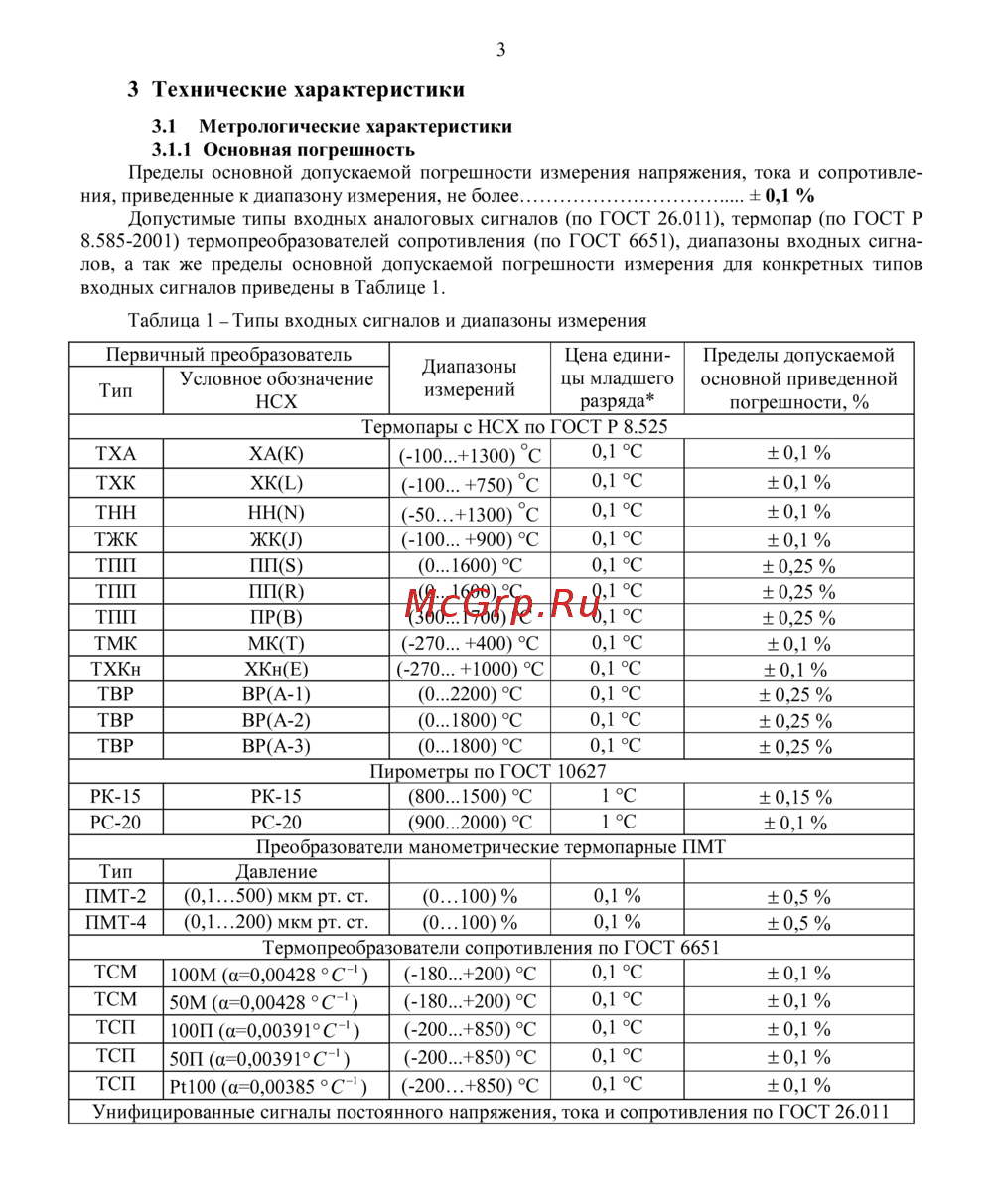

3 3 Технические характеристики 3 1 Метрологические характеристики 3 1 1 Основная погрешность Пределы основной допускаемой погрешности измерения напряжения тока и сопротивления приведенные к диапазону измерения не более 0 1 Допустимые типы входных аналоговых сигналов по ГОСТ 26 011 термопар по ГОСТ Р 8 585 2001 термопреобразователей сопротивления по ГОСТ 6651 диапазоны входных сигналов а так же пределы основной допускаемой погрешности измерения для конкретных типов входных сигналов приведены в Таблице 1 Таблица 1 Типы входных сигналов и диапазоны измерения Первичный преобразователь Цена единиПределы допускаемой Диапазоны цы младшего основной приведенной Условное обозначение измерений Тип разряда НСХ погрешности Термопары с НСХ по ГОСТ Р 8 525 0 1 С 0 1 ТХА ХА К 100 1300 С 0 1 С 0 1 ТХК ХК L 100 750 С 0 1 С 0 1 ТНН НН N 50 1300 С 0 1 С ТЖК ЖК J 100 900 С 0 1 0 1 С ТПП ПП S 0 1600 С 0 25 0 1 С ТПП ПП R 0 1600 С 0 25 0 1 С ТПП ПР B 300 1700 С 0 25 0 1 С ТМК МК Т 270 400 С 0 1 0 1 С ТХКн ХКн Е 270 1000 С 0 1 0 1 С ТВР ВР А 1 0 2200 С 0 25 0 1 С ТВР ВР А 2 0 1800 С 0 25 0 1 С ТВР ВР А 3 0 1800 С 0 25 Пирометры по ГОСТ 10627 1 С РК 15 РК 15 800 1500 С 0 15 1 С РС 20 РС 20 900 2000 С 0 1 Преобразователи манометрические термопарные ПМТ Тип Давление 0 1 500 мкм рт ст 0 1 ПМТ 2 0 100 0 5 0 1 200 мкм рт ст 0 1 ПМТ 4 0 100 0 5 Термопреобразователи сопротивления по ГОСТ 6651 ТСМ 0 1 С 0 1 180 200 С 100М α 0 00428 C 1 1 ТСМ 0 1 С 0 1 180 200 С 50М α 0 00428 C 1 ТСП 0 1 С 0 1 200 850 С 100П α 0 00391 C ТСП 0 1 С 0 1 200 850 С 50П α 0 00391 C 1 1 ТСП 0 1 С 0 1 200 850 С Pt100 α 0 00385 C Унифицированные сигналы постоянного напряжения тока и сопротивления по ГОСТ 26 011
