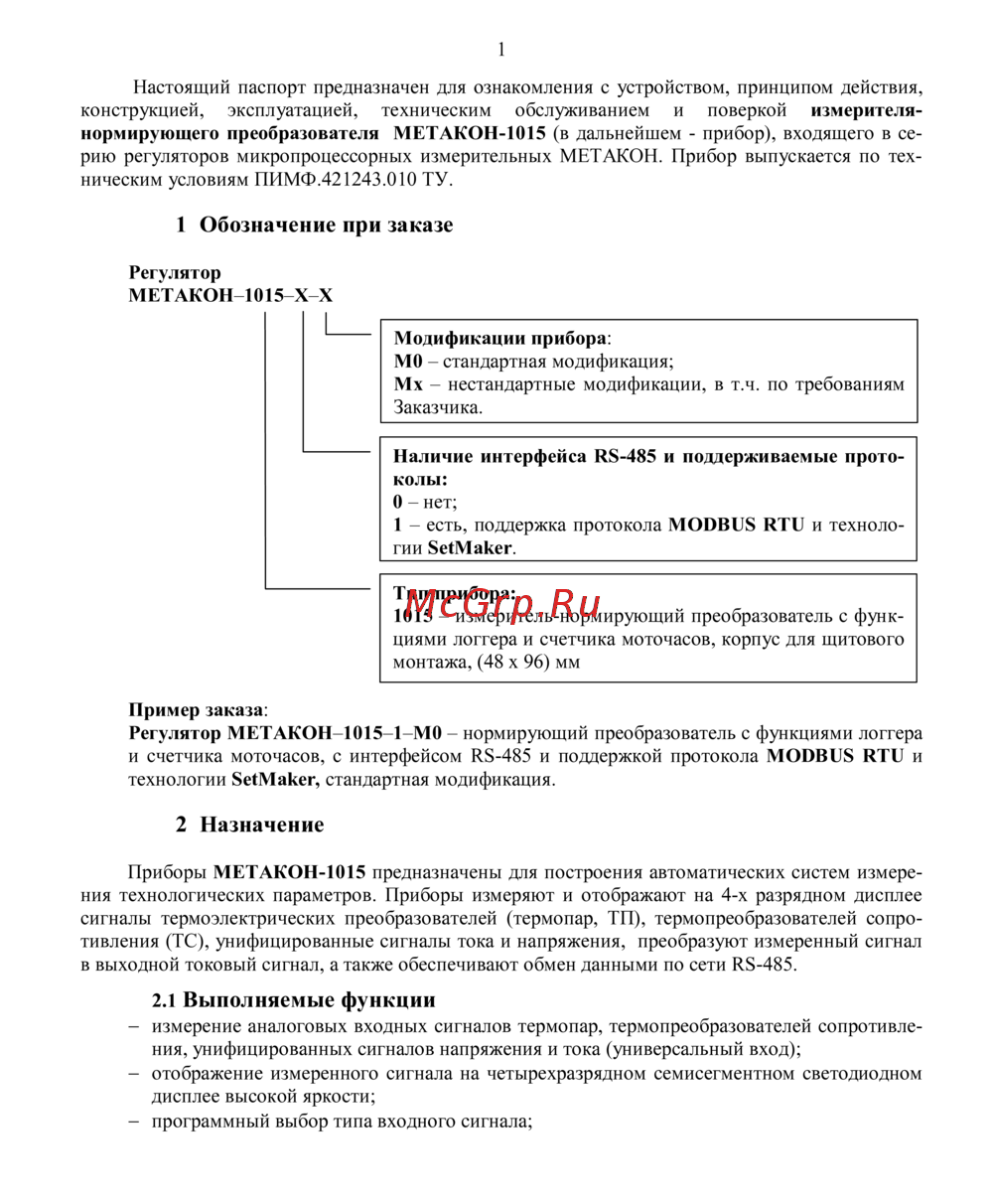

1 Настоящий паспорт предназначен для ознакомления с устройством принципом действия конструкцией эксплуатацией техническим обслуживанием и поверкой измерителянормирующего преобразователя МЕТАКОН 1015 в дальнейшем прибор входящего в серию регуляторов микропроцессорных измерительных МЕТАКОН Прибор выпускается по техническим условиям ПИМФ 421243 010 ТУ 1 Обозначение при заказе Регулятор МЕТАКОН 1015 Х Х Модификации прибора М0 стандартная модификация Мх нестандартные модификации в т ч по требованиям Заказчика Наличие интерфейса RS 485 и поддерживаемые протоколы 0 нет 1 есть поддержка протокола MODBUS RTU и технологии SetMaker Тип прибора 1015 измеритель нормирующий преобразователь с функциями логгера и счетчика моточасов корпус для щитового монтажа 48 х 96 мм Пример заказа Регулятор МЕТАКОН 1015 1 М0 нормирующий преобразователь с функциями логгера и счетчика моточасов с интерфейсом RS 485 и поддержкой протокола MODBUS RTU и технологии SetMaker стандартная модификация 2 Назначение Приборы МЕТАКОН 1015 предназначены для построения автоматических систем измерения технологических параметров Приборы измеряют и отображают на 4 х разрядном дисплее сигналы термоэлектрических преобразователей термопар ТП термопреобразователей сопротивления ТС унифицированные сигналы тока и напряжения преобразуют измеренный сигнал в выходной токовый сигнал а также обеспечивают обмен данными по сети RS 485 2 1 Выполняемые функции измерение аналоговых входных сигналов термопар термопреобразователей сопротивления унифицированных сигналов напряжения и тока универсальный вход отображение измеренного сигнала на четырехразрядном семисегментном светодиодном дисплее высокой яркости программный выбор типа входного сигнала
