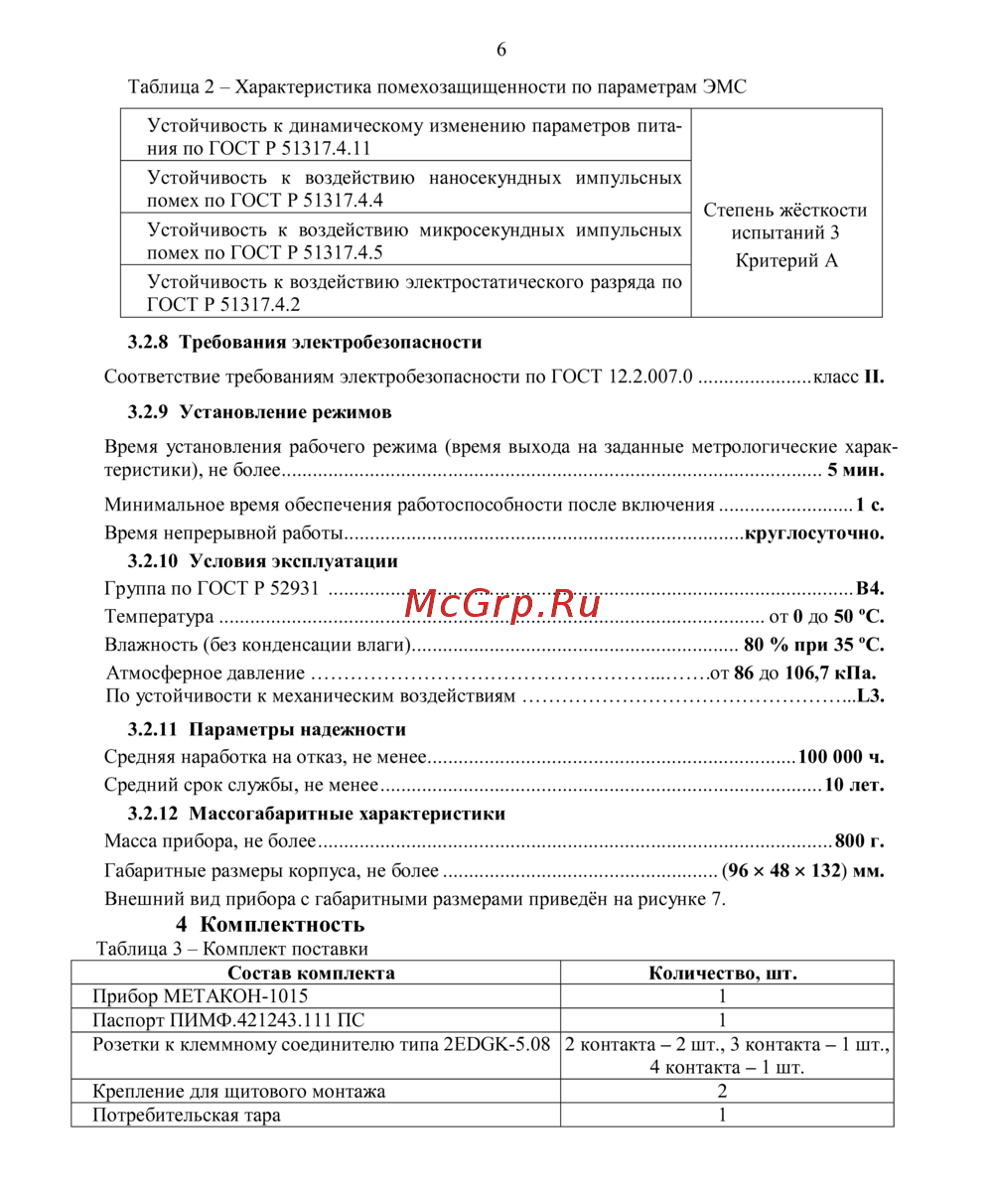

6 Таблица 2 Характеристика помехозащищенности по параметрам ЭМС Устойчивость к динамическому изменению параметров питания по ГОСТ Р 51317 4 11 Устойчивость к воздействию наносекундных импульсных помех по ГОСТ Р 51317 4 4 Устойчивость к воздействию микросекундных импульсных помех по ГОСТ Р 51317 4 5 Устойчивость к воздействию электростатического разряда по ГОСТ Р 51317 4 2 Степень жёсткости испытаний 3 Критерий А 3 2 8 Требования электробезопасности Соответствие требованиям электробезопасности по ГОСТ 12 2 007 0 класс II 3 2 9 Установление режимов Время установления рабочего режима время выхода на заданные метрологические характеристики не более 5 мин Минимальное время обеспечения работоспособности после включения 1 с Время непрерывной работы круглосуточно 3 2 10 Условия эксплуатации Группа по ГОСТ Р 52931 В4 Температура от 0 до 50 ºС Влажность без конденсации влаги 80 при 35 ºС Атмосферное давление от 86 до 106 7 кПа По устойчивости к механическим воздействиям L3 3 2 11 Параметры надежности Средняя наработка на отказ не менее 100 000 ч Средний срок службы не менее 10 лет 3 2 12 Массогабаритные характеристики Масса прибора не более 800 г Габаритные размеры корпуса не более 96 48 132 мм Внешний вид прибора с габаритными размерами приведён на рисунке 7 4 Комплектность Таблица 3 Комплект поставки Состав комплекта Количество шт Прибор МЕТАКОН 1015 1 Паспорт ПИМФ 421243 111 ПС 1 Розетки к клеммному соединителю типа 2EDGK 5 08 2 контакта 2 шт 3 контакта 1 шт 4 контакта 1 шт Крепление для щитового монтажа 2 Потребительская тара 1
