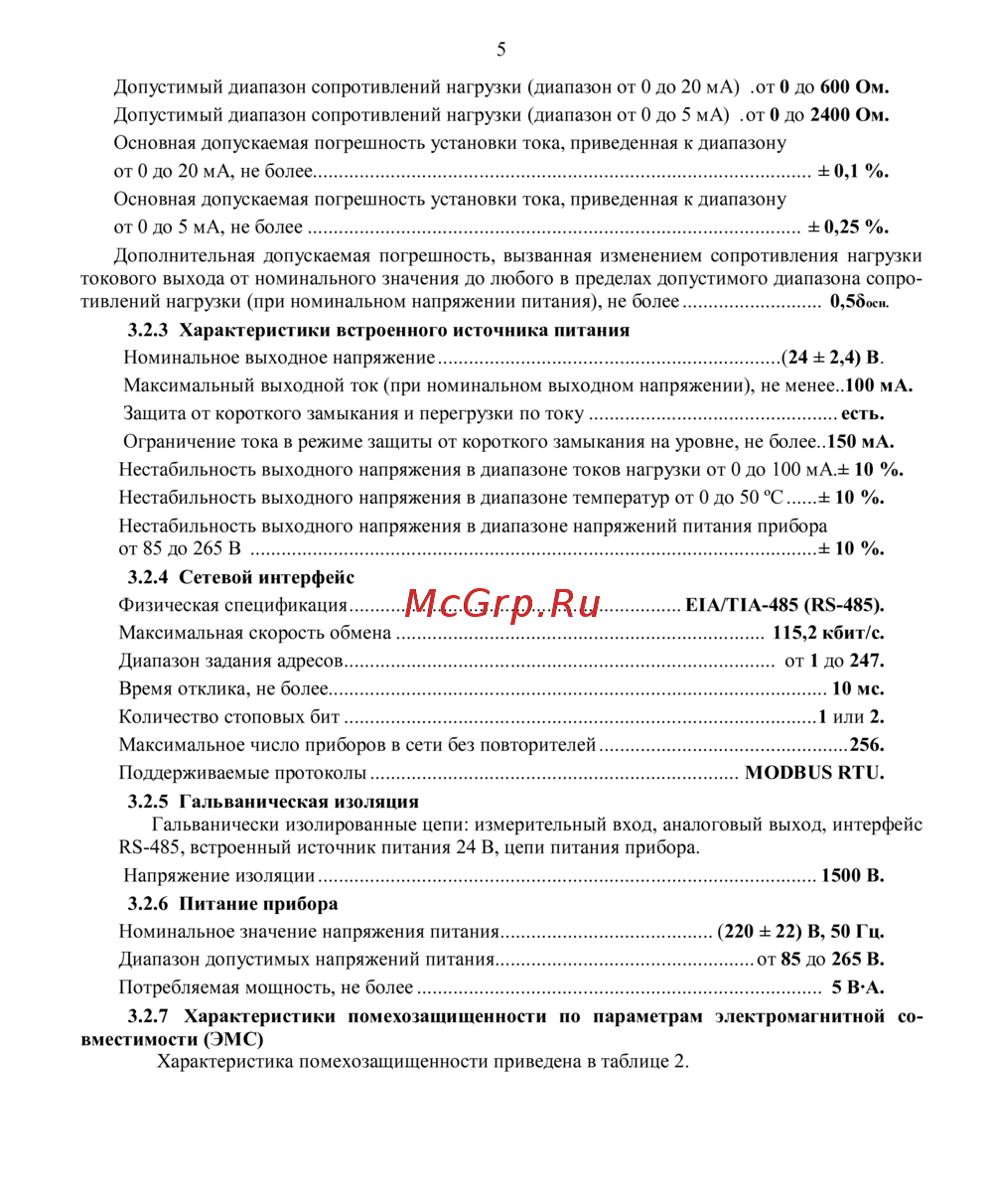

5 Допустимый диапазон сопротивлений нагрузки диапазон от 0 до 20 мА от 0 до 600 Ом Допустимый диапазон сопротивлений нагрузки диапазон от 0 до 5 мА от 0 до 2400 Ом Основная допускаемая погрешность установки тока приведенная к диапазону от 0 до 20 мА не более 0 1 Основная допускаемая погрешность установки тока приведенная к диапазону от 0 до 5 мА не более 0 25 Дополнительная допускаемая погрешность вызванная изменением сопротивления нагрузки токового выхода от номинального значения до любого в пределах допустимого диапазона сопротивлений нагрузки при номинальном напряжении питания не более 0 5δосн 3 2 3 Характеристики встроенного источника питания Номинальное выходное напряжение 24 2 4 В Максимальный выходной ток при номинальном выходном напряжении не менее 100 мА Защита от короткого замыкания и перегрузки по току есть Ограничение тока в режиме защиты от короткого замыкания на уровне не более 150 мА Нестабильность выходного напряжения в диапазоне токов нагрузки от 0 до 100 мА 10 Нестабильность выходного напряжения в диапазоне температур от 0 до 50 ºС 10 Нестабильность выходного напряжения в диапазоне напряжений питания прибора от 85 до 265 В 10 3 2 4 Сетевой интерфейс Физическая спецификация EIA TIA 485 RS 485 Максимальная скорость обмена 115 2 кбит с Диапазон задания адресов от 1 до 247 Время отклика не более 10 мс Количество стоповых бит 1 или 2 Максимальное число приборов в сети без повторителей 256 Поддерживаемые протоколы MODBUS RTU 3 2 5 Гальваническая изоляция Гальванически изолированные цепи измерительный вход аналоговый выход интерфейс RS 485 встроенный источник питания 24 В цепи питания прибора Напряжение изоляции 1500 В 3 2 6 Питание прибора Номинальное значение напряжения питания 220 22 В 50 Гц Диапазон допустимых напряжений питания от 85 до 265 В Потребляемая мощность не более 5 В А 3 2 7 Характеристики помехозащищенности по параметрам электромагнитной совместимости ЭМС Характеристика помехозащищенности приведена в таблице 2
