DFC D307B [3/7] Сборочный чертеж
![DFC D307B [3/7] Сборочный чертеж](/views2/1485088/page3/bg3.png)

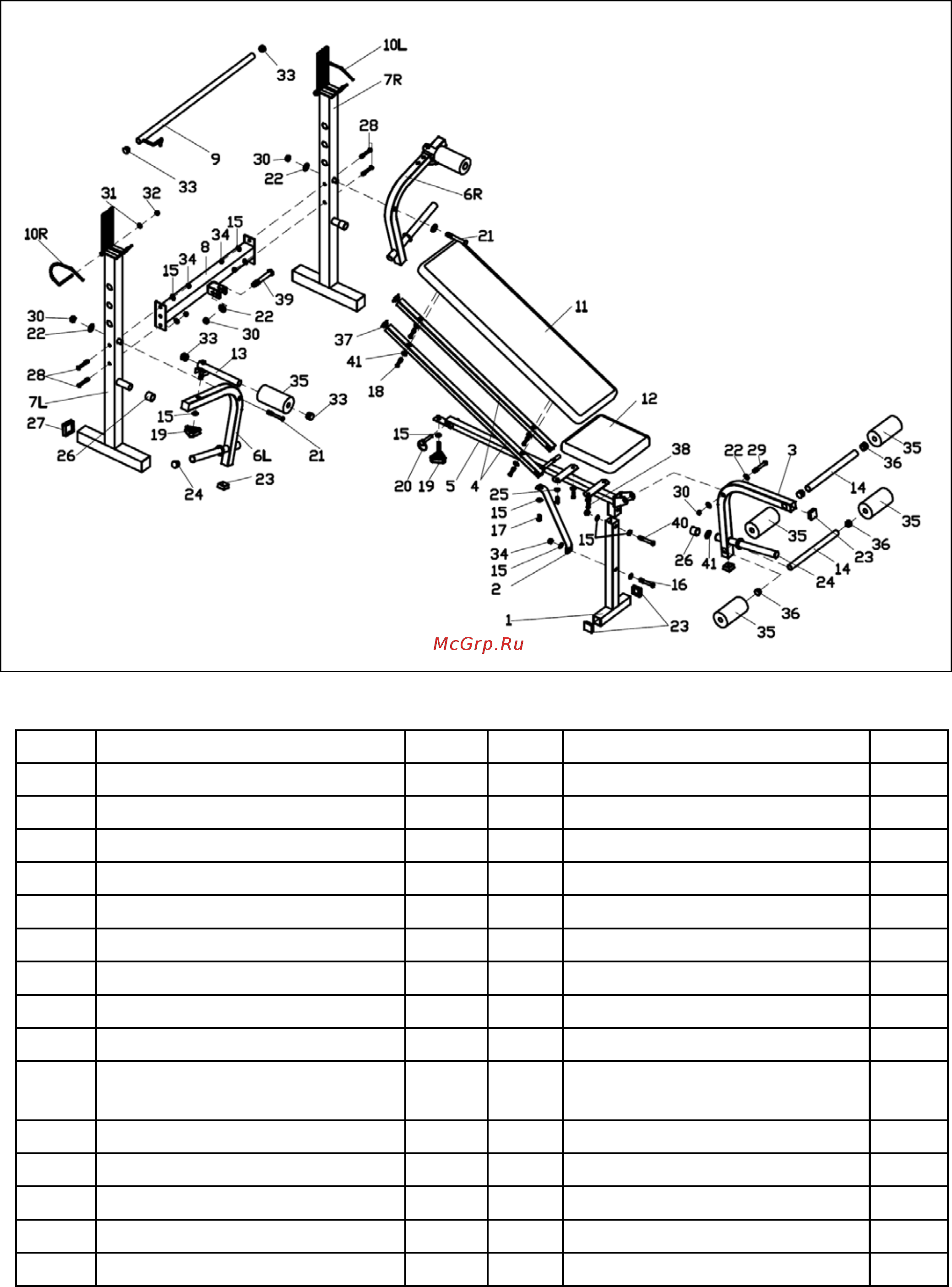

Сборочный чертеж
Сборочные единицы
NO.
ОПИСАНИЕ
К-ВО
NO.
ОПИСАНИЕ
К-ВО
1
Передняя опора
1
22
Плоская шайба
7
2
Опорная пластина
1
23
Квадратная заглушка
8
3
Поворотный кронштейн
1
24
Круглая заглушка
5
4
Опора спинки
2
25
Плоская шайба
8
5
Рама сиденья
1
26
Cushion
3
6L/R
Баттерфляй (L&R)
1each
27
Квадратная заглушка
4
7L/R
Стойка под штангу(L&R)
1each
28
Болт с шестигр. головкой
4
8
Поперечина
1
29
Болт с шестигр. головкой
1
9
Перекладина
1
30
Нейлоновая гайка
4
10L/R
Предохранительный
фиксатор
1each 31 Плоская шайба 2
11
Спинка
1
32
Нейлоновая гайка
2
12
Сиденье
1
33
Круглая заглушка
6
13
Кронштейн для валиков
2
34
Нейлоновая гайка
6
14
Трубка для валиков
2
35
Валик
6
15
Плоская шайба
12
36
Круглая заглушка
4
Содержание
- Важные меры предосторожности 2
- Сборочные единицы 3
- Сборочный чертеж 3
- Инструкция по сборке 4
- Шаг 1 4
- Шаг 2 5
- Прикрепите спинку 11 к опоре спинки 4 с помощью болта 18 и плоской шайбы 41 болты пока не затягивайте слишком туго затяните только два болта выше болты которые находятся близко к сиденью 12 пока не затягивайте затем прикрепите опору спинки 4 к соединительной трубка на опоре сиденья 5 затем закрепите болт 18 и плоскую шайбу 41 и надежно затяните 4 болта прикрепите сиденье 12 к опоре сиденья 5 с помощью болта 38 и плоской шайбы 41 6
- Шаг 3 6
- Прикрепите баттерфляй 6l r к стойкам 7l r с помощью болта 21 плоской шайбы 22 и нейлоновой гайки 30 после этого баттерфляй 6l r может легко двигаться 2 прикрепите кронштейн для валика 13 к баттерфляю 6l r треугольной ручкой 19 и плоской шайбой 15 7
- Прикрепите поворотный кронштейн 3 к опоре сиденья 5 с помощью болта 29 плоской шайбы 22 и нейлоновой гайки 30 2 вставьте трубку для валиков 14 в поворотный кронштейн 3 затем наденьте валики 35 га каждый конец трубки 14 7
- Шаг 4 7
- Шаг 5 7
