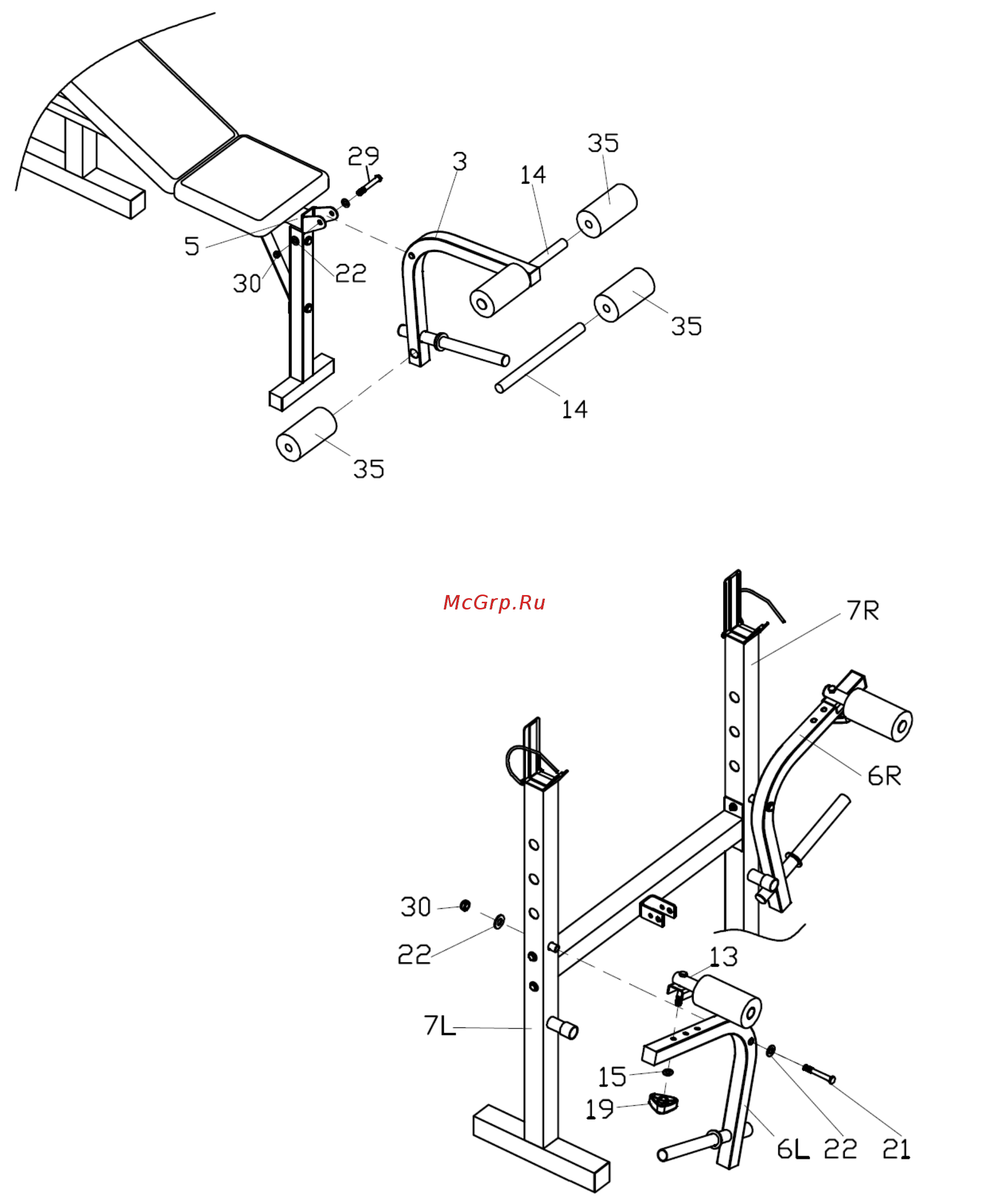

ШАГ 4:
1.Прикрепите поворотный кронштейн (3) к опоре сиденья (5) с помощью болта (29),
плоской шайбы (22) и нейлоновой гайки (30);
2. Вставьте трубку для валиков (14) в поворотный кронштейн (3), Затем наденьте
валики (35) га каждый конец трубки (14).
ШАГ 5:
1. Прикрепите баттерфляй (6L&R) к
стойкам (7L&R) с помощью болта (21),
плоской шайбы (22) и нейлоновой гайки
(30). После этого баттерфляй (6L&R)
может легко двигаться.
2. Прикрепите кронштейн для валика
(13) к баттерфляю (6L&R) треугольной
ручкой (19) и плоской шайбой (15).
