DFC D307B [4/7] Инструкция по сборке
![DFC D307B [4/7] Инструкция по сборке](/views2/1485088/page4/bg4.png)
16
Болт с шестигр.головкой
1
37
Квадратная заглушка
4
17
Болт с шестигр.головкой
1
38
Болт с шестигр. головкой
4
18
Болт с шестигр.головкой
4
39
Болт с шестигр. головкой
1
19
Треугольная ручка
3
40
Болт с шестигр.головкой
1
20
Штифт
1
41
Плоская шайба
1
21
Болт с шестигр.головкой
2
Инструкция по сборке

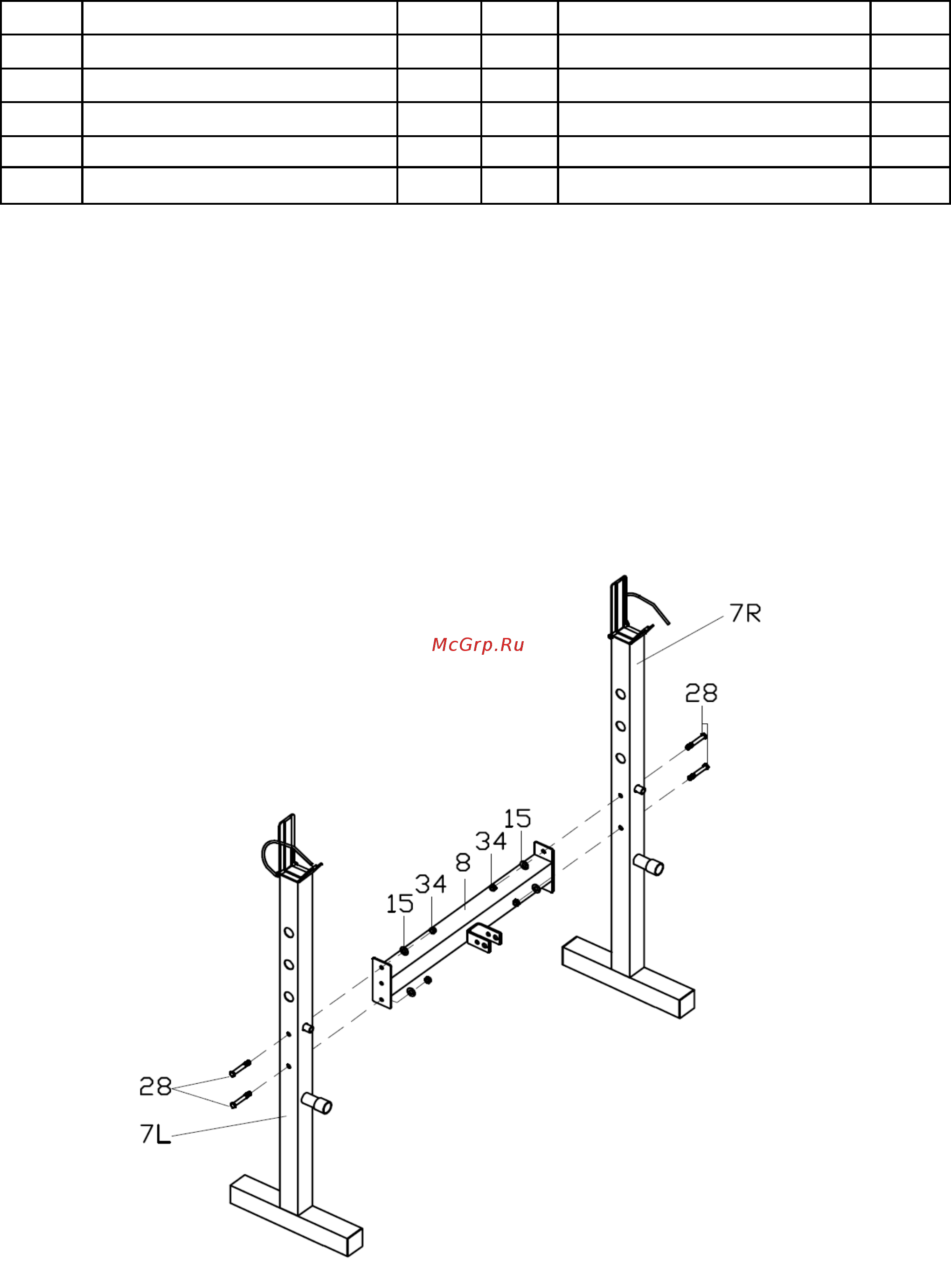

ШАГ 1:
Соедините поперечину (8) и стойки под штангу (7L/R) с помощью болта (28), плоской
шайбы (15) и нейлоновой гайки (34).
Содержание
- Важные меры предосторожности 2
- Сборочные единицы 3
- Сборочный чертеж 3
- Инструкция по сборке 4
- Шаг 1 4
- Шаг 2 5
- Прикрепите спинку 11 к опоре спинки 4 с помощью болта 18 и плоской шайбы 41 болты пока не затягивайте слишком туго затяните только два болта выше болты которые находятся близко к сиденью 12 пока не затягивайте затем прикрепите опору спинки 4 к соединительной трубка на опоре сиденья 5 затем закрепите болт 18 и плоскую шайбу 41 и надежно затяните 4 болта прикрепите сиденье 12 к опоре сиденья 5 с помощью болта 38 и плоской шайбы 41 6
- Шаг 3 6
- Прикрепите баттерфляй 6l r к стойкам 7l r с помощью болта 21 плоской шайбы 22 и нейлоновой гайки 30 после этого баттерфляй 6l r может легко двигаться 2 прикрепите кронштейн для валика 13 к баттерфляю 6l r треугольной ручкой 19 и плоской шайбой 15 7
- Прикрепите поворотный кронштейн 3 к опоре сиденья 5 с помощью болта 29 плоской шайбы 22 и нейлоновой гайки 30 2 вставьте трубку для валиков 14 в поворотный кронштейн 3 затем наденьте валики 35 га каждый конец трубки 14 7
- Шаг 4 7
- Шаг 5 7
