DFC D780 — инструкция по сборке стойки для тренировки ног [5/9]

Превью страниц Страница 5 / 9

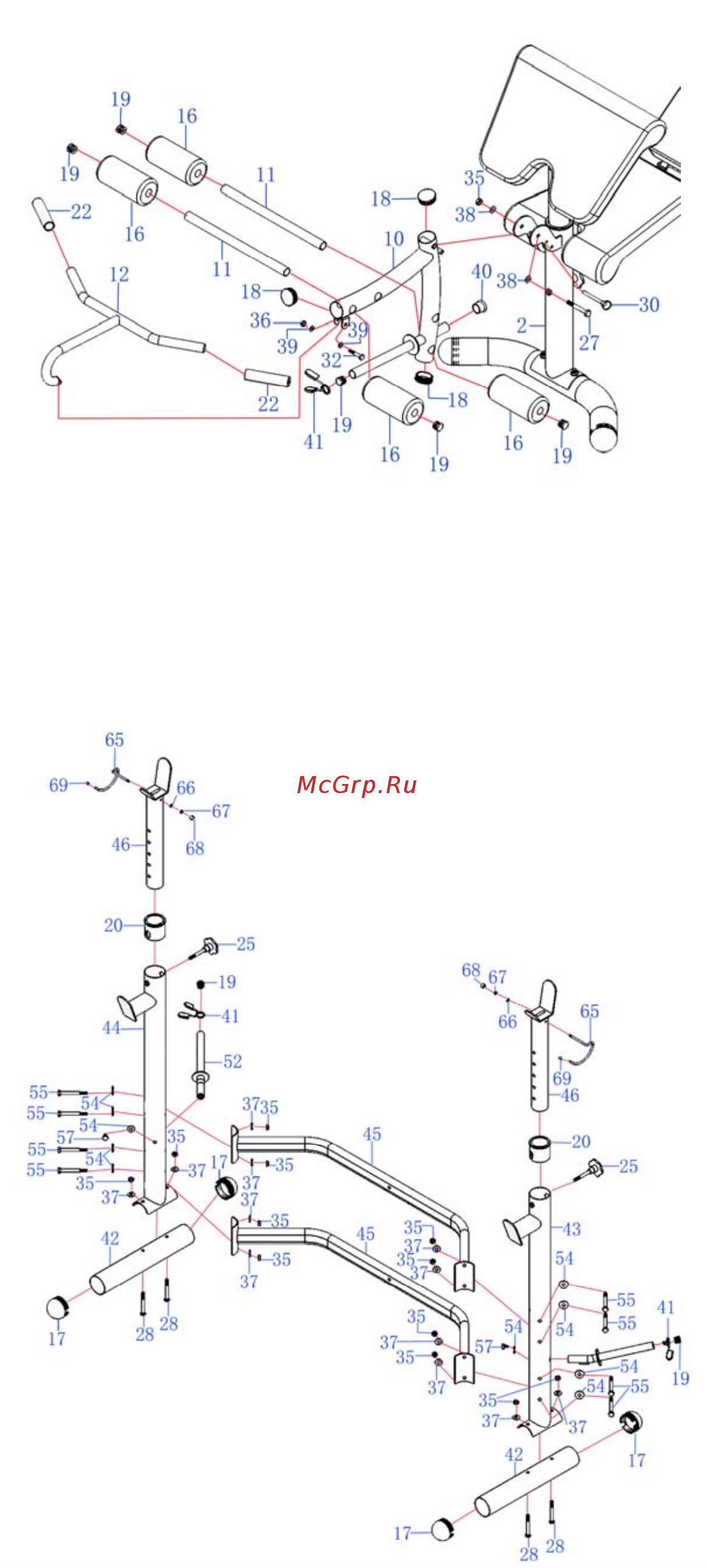

ШАГ 3

Прикрепите экстензию ног (10) к стойке экстензии

ног (2), закрепите болтом (27), плоской шайбой

(38), контргайкой (35) и фиксатором (30). Затем

наденьте подушечки (16) на трубку под подушечки

(11), накладки (22) на рукоятку (12), прикрепите

рукоятку (12) к экстензии ног (10), закрепив болтом

(32), плоской шайбой (39) и контргайкой (36).

ШАГ 4

Прикрепите трубку основы (42) по отдельности к

обеим стойкам (43) и (44), закрепив болтом (28),

шайбой (37) и контргайкой(35),и затем соедините

стойки (43) и (44) со стяжкой (45), закрепив шайбой

(54), болтом (55), шайбой (37) и контргайкой (35).

Прикрепите регулировку стойки (46) к стойкам (43)

и (44), закрепив ручкой (25), затем прикрепите

предохранительный крюк (65) к регулировке

стойки (46) с помощью контргайки (67), плоской

шайбы (66) и колпачковой гайкой (68). Соедините

держатель грузов (52) по отдельности со стойкой

(43) и (44), закрепив болтом (57) и шайбой (54).

Затем установите заглушку (69) в

предохранительный крюк (65), пружинный зажим

(41) в держатель грузов (52).
