![Daikin FWF04AT [126/167] Чертеж в масштабе и центр тяжести](/img/pdf.png)
Daikin FWF04AT [126/167] Чертеж в масштабе и центр тяжести
![Daikin FWF04AT [126/167] Чертеж в масштабе и центр тяжести](/views2/1486268/page126/bg7e.png)
• Системы жидкостного отопления или охлаждения • Фанкойлы
123
• Фанкойлы • Потолочный блок кассетного типа • FWC

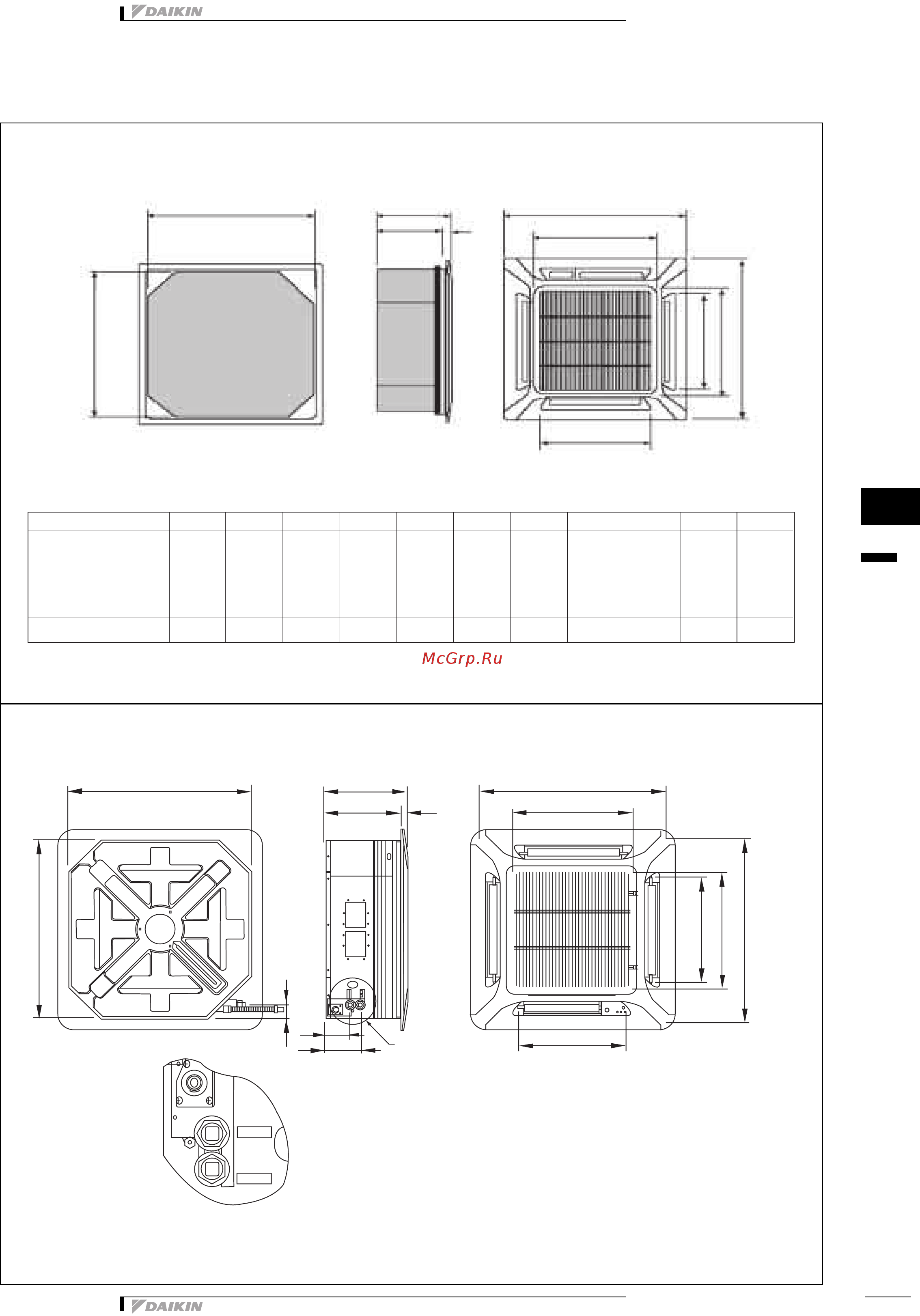

5 Чертеж в масштабе и центр тяжести
5 - 1 Чертеж в масштабе
3
4
5
Модель A B C D E F G H I J K
FWC02AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC03AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC04AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC05AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
FWC06AAFNMV1 820 820 363 335 28 930 930 642 622 555 555
Все размеры указаны в (мм)
B
A
C
D
E
F
H
K
J
I
G
FWC-F
Все размеры указаны в мм.
ДЕТАЛЬ А
СМОТРИ
ДЕТАЛЬ А
BOДOBЫПУСК
BOДO3AБOP
820
028
36
363
335
28
158
113
930
642
555
555
039
226
FWC-T
