![Daikin FWF04AT [69/167] Монтажная схема](/img/pdf.png)
Daikin FWF04AT [69/167] Монтажная схема
![Daikin FWF04AT [69/167] Монтажная схема](/views2/1486268/page69/bg45.png)
• Фанкойлы • туннельное устройство • FWD
• Системы жидкостного отопления или охлаждения • Фанкойлы
66

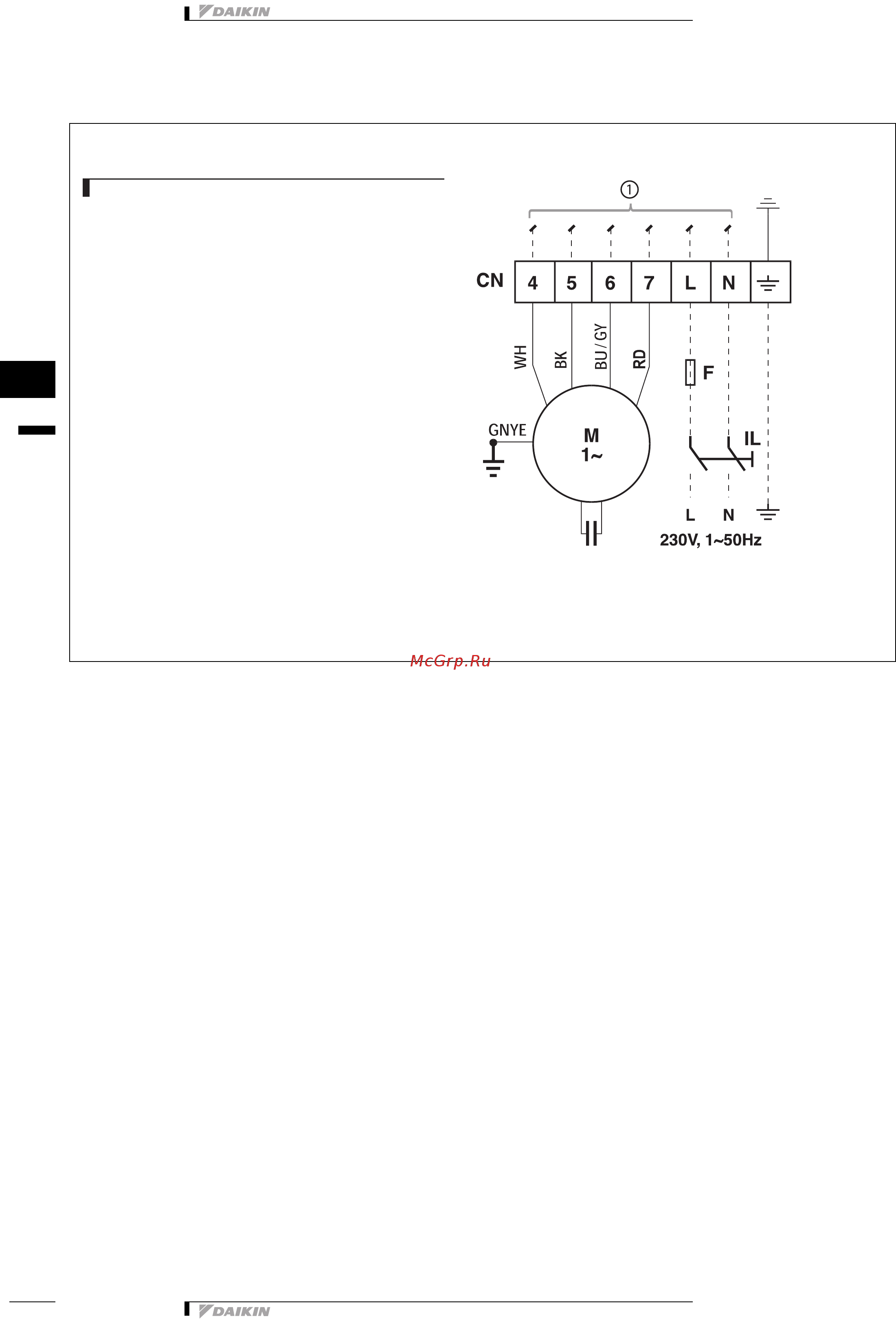

8 Монтажная схема
8 - 1 Монтажная схема
3
2
8
4TW60226-1
ОБОЗНАЧЕНИЯ
BK Черный = максимальная скорость
BU Синий = средняя скорость
GNYE Желтый/зеленый = заземление
RD Красный = минимальная скорость
WH Белый = общий
---- Местная проводка
F Защитный предохранитель (местная поставка)
IL Главный выключатель (местная поставка)
M Двигатель вентилятора
PE Заземление
