10 Установка
10 - 1 Метод установки
3
2
10

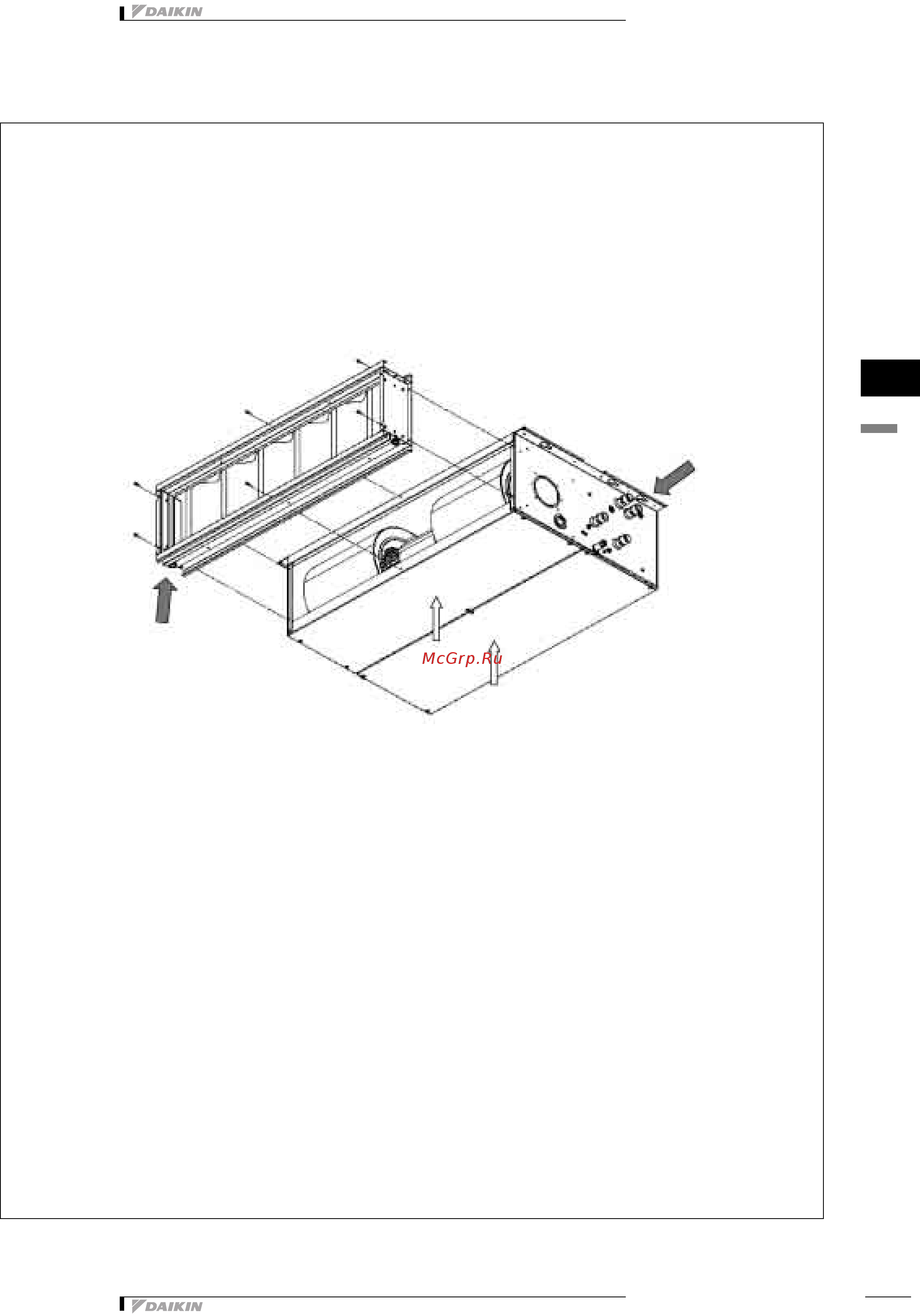

1. Туннельное устройство только с фильтром
Необходимо предусмотреть следующие минимальные расстояния::
- 500 мм свободного пространства на стороне точек подачи воды (трубы и подсоединения)
- 200 мм свободного пространства на противоположной стороне (для отвинчивания теплообменников или крышки
вентилятора в случае ремонта)
- Предусмотреть возможность извлечения фильтра для очистки
- Предусмотреть возможность доступа к устройству для повседневного и внештатного технического обслуживания
(например, при снятии лицевых панелей)
4TW60229-3 (Лист 3/4)
