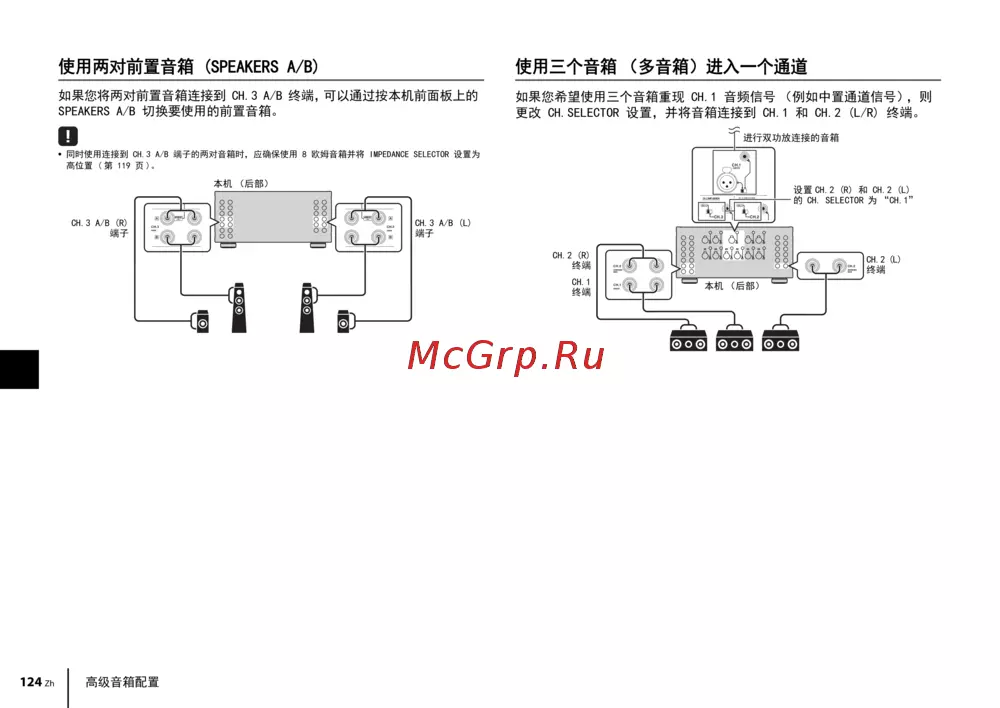

124 Zh 高级音箱配置
使用两对前置音箱 (SPEAKERS A/B)
如果您将两对前置音箱连接到 CH.3 A/B 终端，可以通过按本机前面板上的
SPEAKERS A/B 切换要使用的前置音箱。
• 同时使用连接到 CH.3 A/B 端子的两对音箱时，应确保使用 8 欧姆音箱并将 IMPEDANCE SELECTOR 设置为
高位置 ( 第 119 页 )。
使用三个音箱 （多音箱）进入一个通道
如果您希望使用三个音箱重现 CH.1 音频信号 （例如中置通道信号），则
更改 CH.SELECTOR 设置，并将音箱连接到 CH.1 和 CH.2 (L/R) 终端。
FRONT
A
CH.3
BRIDGE
( )
B
FRONT
CH.3
A
B
BRIDGE
( )
本机 （后部）
CH.3 A/B (L)
端子
CH.3 A/B (R)
端子
SURROUND
BACK
CENTER
CH.2
CH.1
SURROUND
BACK
CH.2
CENTER
CH.1
CH.2
CH.2 AMP ASSIGNCH.2 AMP ASSIGN
CH.2
CH.1CH.1
本机 （后部）
设置 CH.2 (R) 和 CH.2 (L)
的 CH. SELECTOR 为 “CH.1”
进行双功放连接的音箱
CH.2 (R)
终端
CH.2 (L)
终端
CH.1
终端
