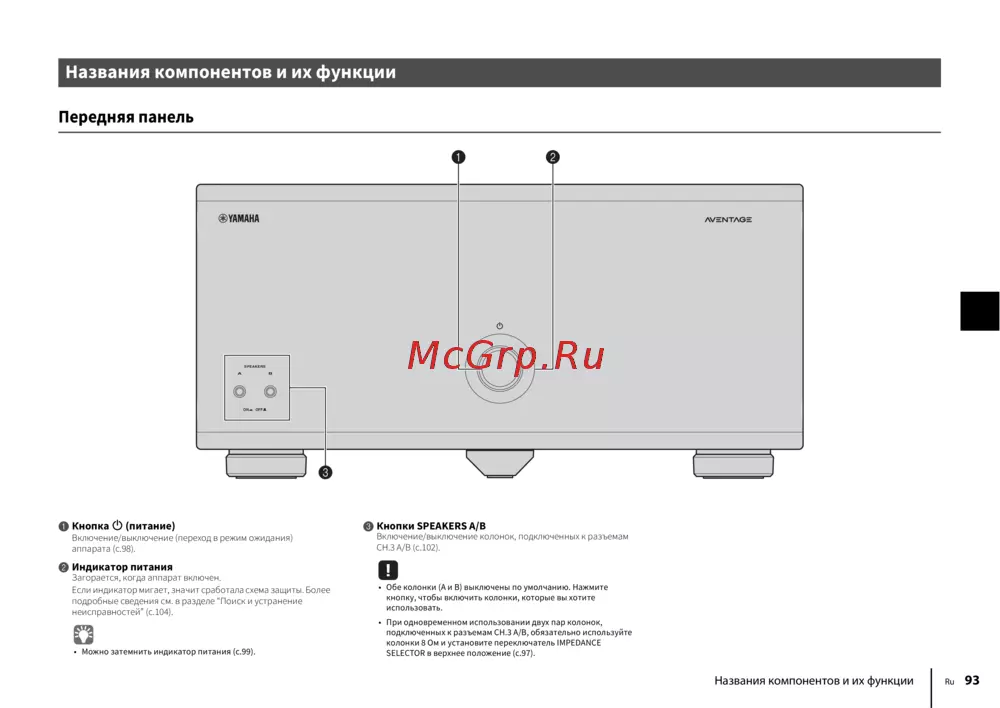

Названия компонентов и их функции Ru 93
Передняя панель
1 Кнопка z (питание)
Включение/выключение (переход в режим ожидания)
аппарата (с.98).
2 Индикатор питания
Загорается, когда аппарат включен.
Если индикатор мигает, значит сработала схема защиты. Более
подробные сведения см. в разделе “Поиск и устранение
неисправностей” (с.104).
• Можно затемнить индикатор питания (с.99).
3 Кнопки SPEAKERS A/B
Включение/выключение колонок, подключенных к разъемам
CH.3 A/B (с.102).
• Обе колонки (A и B) выключены по умолчанию. Нажмите
кнопку, чтобы включить колонки, которые вы хотите
использовать.
• При одновременном использовании двух пар колонок,
подключенных к разъемам CH.3 A/B, обязательно используйте
колонки 8 Ом и установите переключатель IMPEDANCE
SELECTOR в верхнее положение (с.97).
Названия компонентов и их функции
SPEAKERS
ON OFF
AB
21
3
