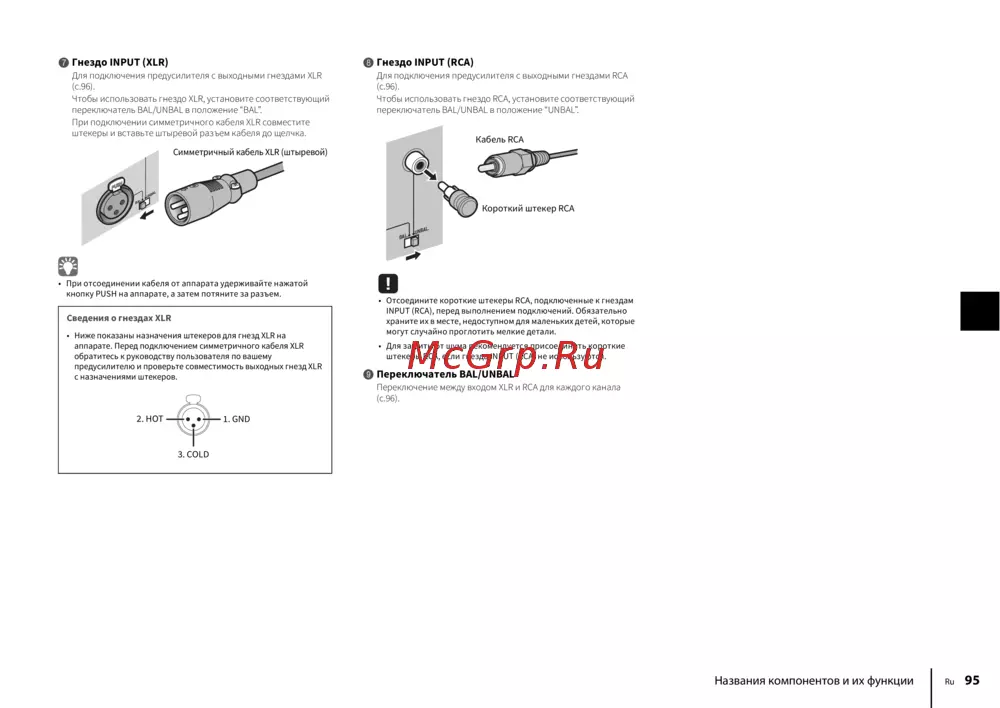

Названия компонентов и их функции Ru 95
7 Гнездо INPUT (XLR)
Для подключения предусилителя с выходными гнездами XLR
(с.96).
Чтобы использовать гнездо XLR, установите соответствующий
переключатель BAL/UNBAL в положение “BAL”.
При подключении симметричного кабеля XLR совместите
штекеры и вставьте штыревой разъем кабеля до щелчка.
• При отсоединении кабеля от аппарата удерживайте нажатой
кнопку PUSH на аппарате, а затем потяните за разъем.
8 Гнездо INPUT (RCA)
Для подключения предусилителя с выходными гнездами RCA
(с.96).
Чтобы использовать гнездо RCA, установите соответствующий
переключатель BAL/UNBAL в положение “UNBAL”.
• Отсоедините короткие штекеры RCA, подключенные к гнездам
INPUT (RCA), перед выполнением подключений. Обязательно
храните их в месте, недоступном для маленьких детей, которые
могут случайно проглотить мелкие детали.
• Для защиты от шума рекомендуется присоединить короткие
штекеры RCA, если гнезда INPUT (RCA) не используются.
9 Переключатель BAL/UNBAL
Переключение между входом XLR и RCA для каждого канала
(с.96).
Сведения о гнездах XLR
• Ниже показаны назначения штекеров для гнезд XLR на
аппарате. Перед подключением симметричного кабеля XLR
обратитесь к руководству пользователя по вашему
предусилителю и проверьте совместимость выходных гнезд XLR
с назначениями штекеров.
BAL. UNBAL.
Симметричный кабель XLR (штыревой)
3. COLD
2. HOT
1. GND
BAL. UNBAL.
Кабель RCA
Короткий штекер RCA
