Ballu IRH-0.8 [13/18] Приложение 1
![Ballu IRH-0.8 [13/18] Приложение 1](/views2/1048832/page13/bgd.png)
13
Приложение 1

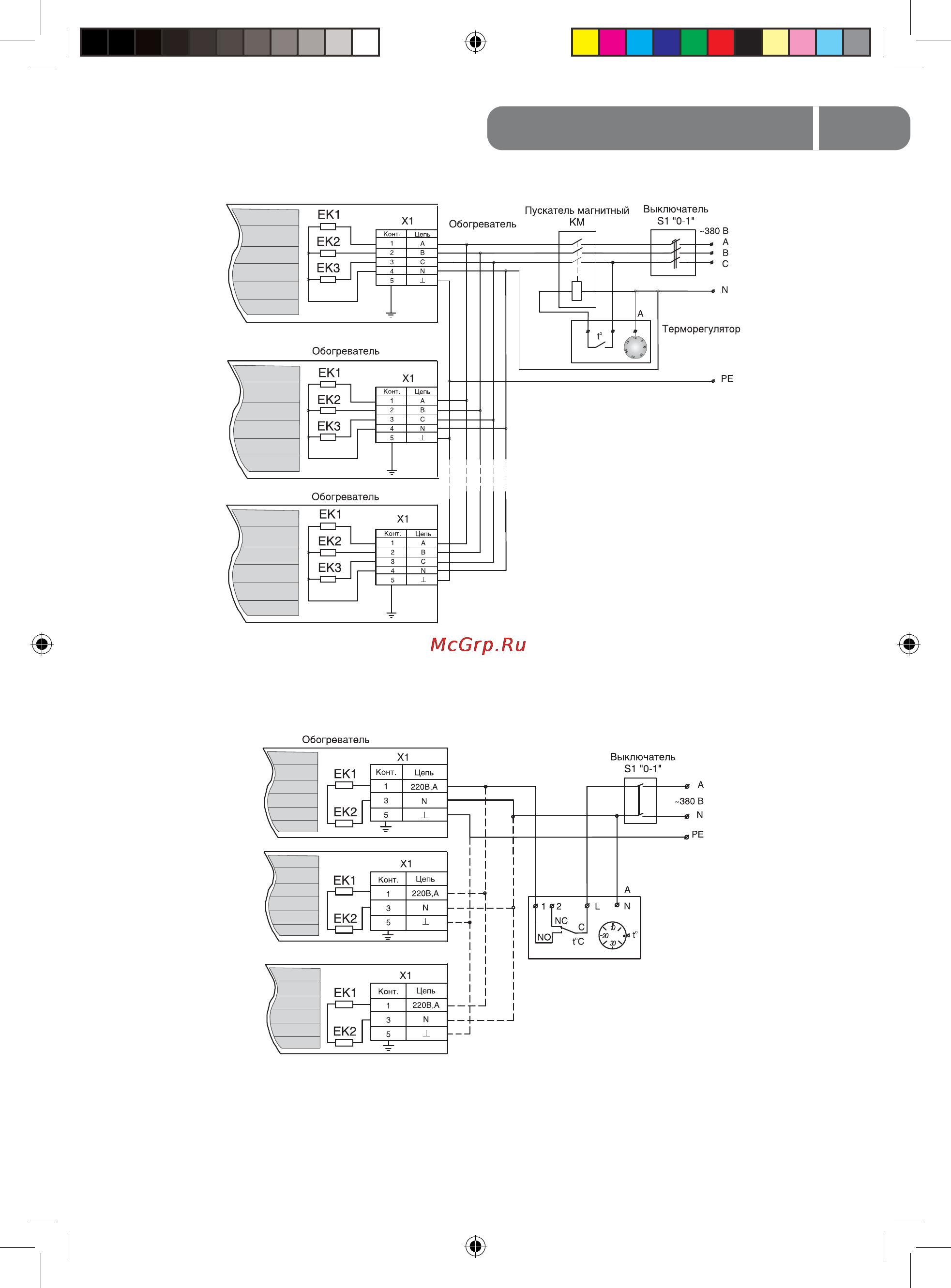

Схемы подключения обогревателей к стационарной проводке через терморегулятор
Рис. 1. Обогреватели IRH-3 и IRH-4
Примечание
Выключатель, пускатель магнитный, терморегулятор в комплект поставки не входят.
Рис. 2. Обогреватель IRH-2
ПРИ МЕ ЧА НИЕ:
Выключатель, терморегулятор в комплект поставки не входят.
Ballu IRH.indd 13Ballu IRH.indd 13 11.06.2010 15:17:0611.06.2010 15:17:06
