7
ПРИ МЕ ЧА НИЕ:
Данные в таблице приведены согласно при-
ложению 2 к СП 2.2.1.1312-03 «Гигиенические
требования к проектированию вновь строя-
щихся и реконструируемых промышленных
предприятий», утвержденные Главным госу-
дарственным санитарным врачом Российской
Федерации 22 апреля 2003 года.
ВНИМАНИЕ!
При длительном нахождении в зоне обогрева
расстояние от излучающих панелей обогре-
вателя до человека или животного при тем-
пературе воздуха в помещении ниже +11°С
должно быть не менее 1,8 м – для IRH-0,8;
IRH-1 и IRH-2; не менее 2,15 м – для IRH-3 и не
менее 2,5 м – для IRH-4.

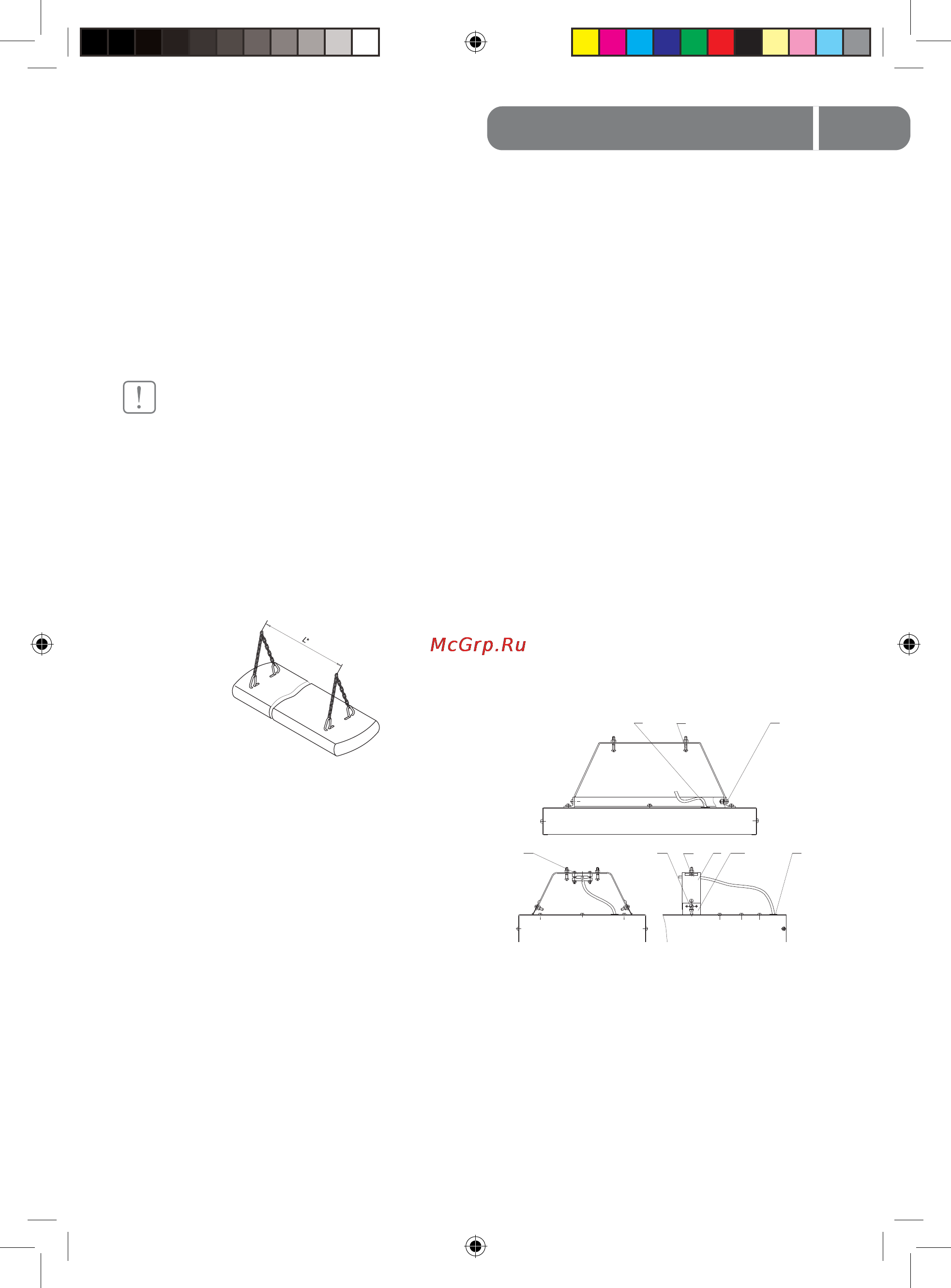

Монтаж обогревателей IRH-0,8; IRH-1 и IRH-2
1. Снять крышку.
2. Открыть чехол с комплектом монтажных дета-
лей.
3. Перевернуть обогреватель панелью вниз, со-
гласно рисунку.
4. На оба конца цепей монтировать карабины.
5. При помощи карабинов цепь к обогревателю
крепить согласно рисунку.
Расстояние L для обогревателя IRH-0,8 равно
76 см, для обогревателей IRH-1 и IRH-2 – 120 см.
ПРИ МЕ ЧА НИЕ:
В зависимости от материала и устройства по-
толочных конструкций, обогреватель крепится
на соответствующие крепёжные элементы,
выбираемыми из условия прочности.
Прочность потолка, либо конструкций, за ко-
торые крепится обогреватель, должна быть
достаточной, чтобы выдерживать 5-кратную
массу обогревателя.
Подключение обогревателей IRH-0,8; IRH-1
и IRH-2
Подключение обогревателей к стационарной
проводке производить кабелем с сечением жил
не менее 1,5 мм
2
, в соответствии со схемами
подключения, приведенными в приложениях.
1. В резиновой втулке прорезать отверстие.
2. Ввести кабель питания, имеющий желто-зеле-
ную жилу защитного заземления и подсоеди-
нить его к блоку зажимов согласно соответс-
твующей схеме подключения.
ПРИ МЕ ЧА НИЕ:
При монтаже двух и более обогревателей долж-
но быть обеспечено их параллельное подклю-
чение к стационарной проводке и установка
кабелей и выключателя на общий суммарный
ток и соответствующего автомата защиты.
Монтаж обогревателей IRH-3 и IRH-4
Описание конструкции:
1 – кронштейн;
2 – обогреватель;
3 – колодка;
4 – винт М5х16/гайка М5;
5 – втулка;
6 – шайба 8;
7 – гайка М8;
8 – винт М5х35/гайка М5;
9 – гребенка;
10 – петля.
5 8 4
3 4 8 1 10 5
Подготовка к работе
