![Ballu IRH-2.0 [4/18] Инфракрасный обогрев](/views2/1048832/page4/bg4.png)
4
Инфракрасный обогрев
Инфракрасный обогрев
Обогреватели инфракрасные BALLU IRH-0,8;
IRH-1; IRH-2; IRH-3; IRH-4 (далее – обогревате-
ли) представляют собой электронагреватель-
ные приборы с теплоотдачей преимуществен-
но инфракрасным излучением. Обогреватели
предназначены для основного, дополнитель-
ного и местного обогрева промышленных,
производственных, бытовых и аналогичных
помещений (квартиры, офисы, предприятия
торговли, спортзалы, учебные заведения,
предприятия общественного питания, скла-
ды, ангары, предприятия агропромышленно-
го комплекса и т.п.).
При применении в детских учреждениях – толь-
ко в качестве дополнительного обогрева.
Инфракрасное излучение проходит сквозь воздух
и обогревает предметы, стены и пол помещения,
от которых, в свою очередь, нагревается воздух.
Нагретый воздух, поднимаясь к потолку, пос-
тепенно остывает, при этом на уровне головы
стоящего человека температура воздуха ока-
зывается на 1–2°С ниже температуры пола.
В отличии от систем конвективного отопления
(тепловентиляторы, электрорадиаторы, ста-
ционарные батареи), при использовании ко-
торых, сначала нагревается воздух по всему
объему помещения, а от него предметы и тела
находящиеся в нем, система лучистого отоп-
ления, примененная в данных обогревателях,
имеет ряд преимуществ:
• несколько более низкая температура воздуха
в помещении, при комфортной температуре
на поверхности предметов, пола, стен, создает
эффект свежести – воздух не высушивается;
• экономия электроэнергии;
• более низкая конвекция (тепловое движе-
ние объемов воздуха) снижает количество
пыли, поднимаемой с пола.
• обогреватели не создают «эффекта жженого
воздуха» в отличии от обогревателей с высо-
кой температурой рабочей поверхности.
Конструкция обогревателей позволяют приме-
нять их как единичный обогреватель, так и в
любых необходимых количествах при соблю-
дении расстояний между обогревателями не
менее, указанных в Приложении 2.
Устройство инфракрасного
обогревателя

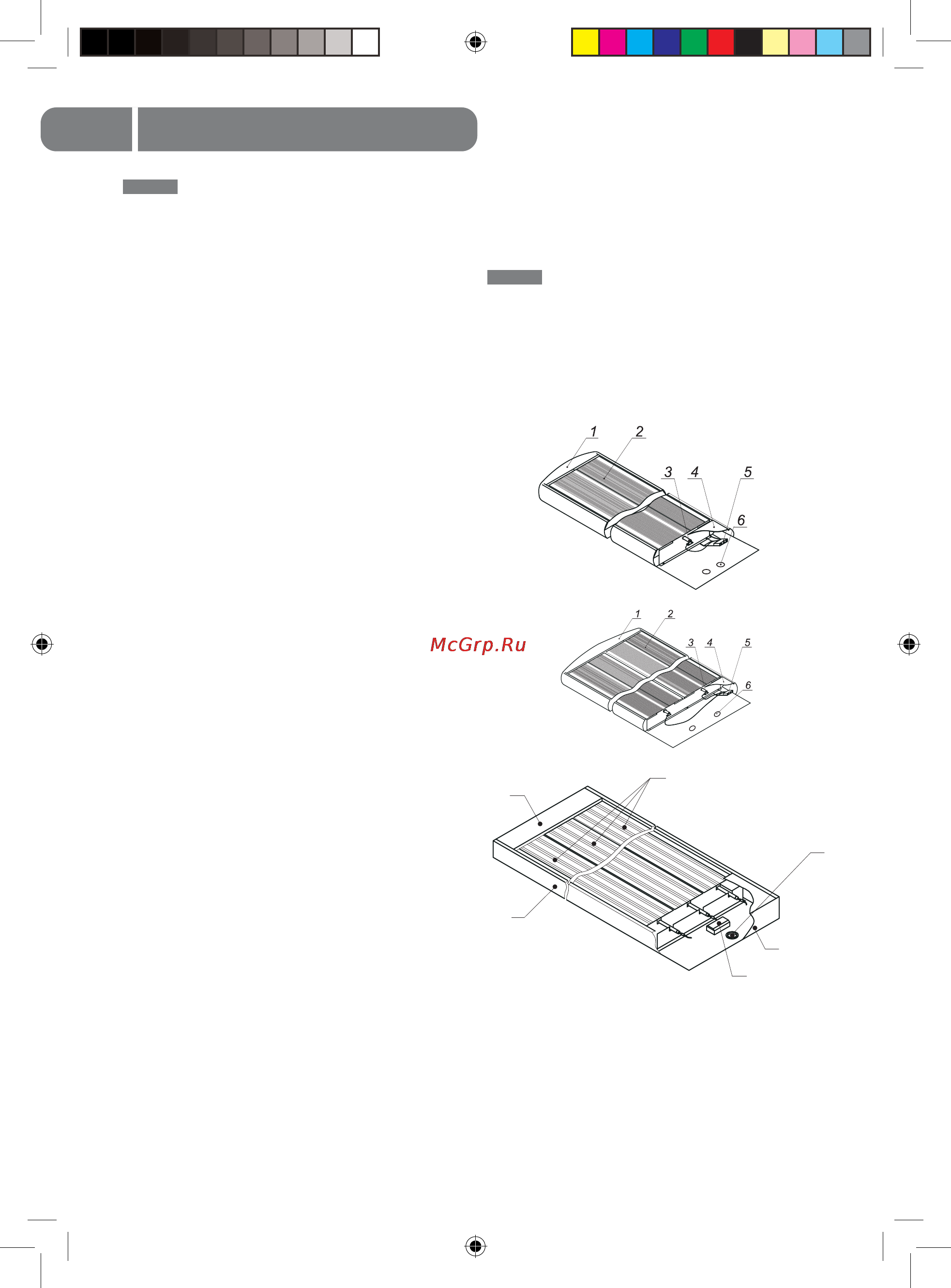

Несущая конструкция обогревателей состоит
из стального корпуса с крышкой, покрытыми
термостойкой краской и алюминиевых излуча-
ющих панелей (см. рисунки).
1 – Корпус;
2 – Излучающая панель;
3 – Электронагреватель трубчатый;
4 – Крышка;
5 – Блок зажимов;
6 – Втулка.
1
2
3
4
6
5
Ballu IRH.indd 4Ballu IRH.indd 4 11.06.2010 15:17:0511.06.2010 15:17:05
