6
Комплектность
Комплектность обогревателей должна соот-
ветствовать таблице, приведенной ниже.
Подготовка к работе
Монтаж обогревателей и подключение их к
сети должны проводить аттестованные ра-
ботники специализированных мастерских в
строгом соответствии с требованиями безо-
пасности, и с требованиями ПУЭ («Правила
устройства электроустановок»).
Правила установки обогревателя
Для комфортного пребывания людей в жилых,
офисных и рабочих помещениях мощность
инфракрасного обогревателя необходимо
подобрать таким образом, чтобы температура
пола составляла 20°С, в этом случае темпера-
тура воздуха на уровне головы человека будет
18–19°С (см. рисунок ниже).

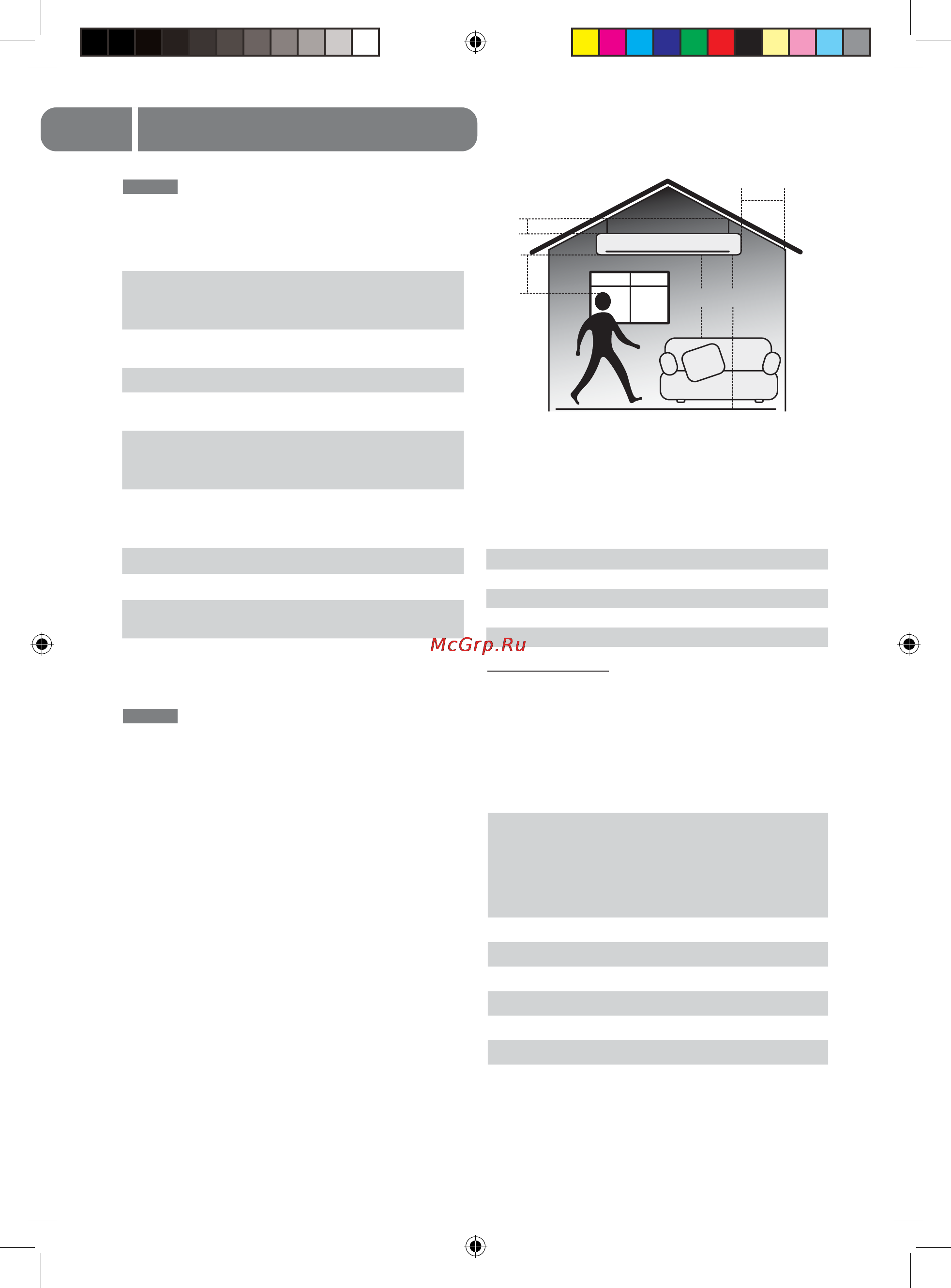

Правила установки инфракрасного обогрева-
теля BALLU (минимальные расстояния от при-
бора до поверхностей).
Минимальные расстояния от прибора
до других поверхностей
* При длительном нахождении в зоне обогрева.
Интенсивность теплового облучения
Интенсивность теплового облучения на чело-
века не должна превышать норм, указанных в
таблице.
Темпера-
тура воз-
духа, °С
Нормы интен-
сивности тепло-
вого облучения,
Вт/м
2
Относи-
тельная
влажность
воздуха, %
Скорость
дви-
жения
воздуха,
м/с, не
более
Головы
Туло-
вища
11 60 150 15–75 0,4
12 60 125 15–75 0,4
13 60 100 15–75 0,4
14 45 75 15–75 0,4
15 30 50 15–75 0,4
16 15 25 15–75 0,4
A
E*
CD
B
Модель А, мм В, мм С, мм D, мм E, мм
IRH-0,8 100 150 500 1800 700
IRH-1 100 150 500 1800 700
IRH-2 100 150 500 1800 1500
IRH-3 120 200 1000 2500 2150
IRH-4 120 200 1000 2500 2500
Наименование
параметра
Значение параметра
IRH-0,8 IRH-1 IRH-2 IRH-3 IRH-4
Обогреватель
инфракрасный
11111
Упаковка 1 1 1 1 1
Руководство по
эксплуатации
11111
Цепь сварная,
L=246 мм
(11 звеньев)
22
Цепь сварная,
L=334 мм
(13 звеньев)
2
Карабин 4 4 4
Кронштейн 2 2
Винт М5х16/
гайка М5
4/4 4/4
Винт М5х35/
гайка М5
4/4 4/4
Комплектность
