Глава 2: Настройка конфигурации WireXpert
Пользовательский интерфейс устройства WireXpert
Сенсорный экран
Для создания более гибкой системы и быстрого доступа к меню в прошивке версии 7.0 был обновлен
графический интерфейс пользователя (GUI).

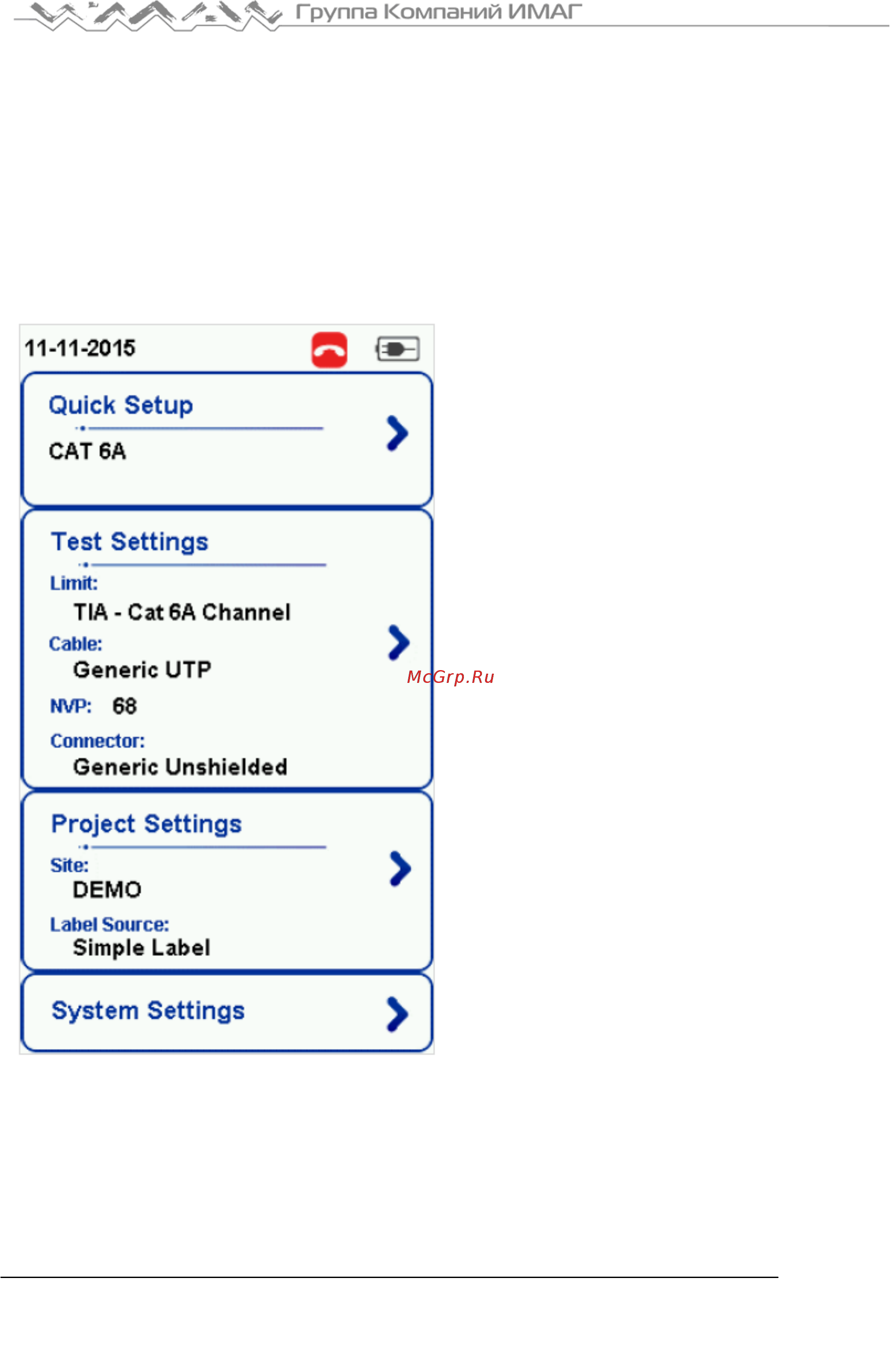

При загрузке устройства WireXpert открывается экран SETUP (настройка). Этот экран разделен на пять
групп:
1. Панель состояния
2. Группа быстрой настройки (Quick Setup)
3. Группа настройки тестирования (Test Settings)
4. Группа настройки проекта (Project Settings)
5. Группа системных настроек (System Settings)
1. На панели состояния отображаются текущая дата и время, состояние переговорного устройства и
уровень заряда аккумуляторной батареи. Для изменения/просмотра настройки коснитесь
соответствующей иконки.
2. Группа быстрой настройки (Quick Setup) обеспечивает быстрый выбор предварительно заданных
конфигураций.
3. Группа настройки тестирования (Test Settings) дает конфигурации, ориентированные на результаты,
которые позволяют выполнять автоматическое тестирование.
4. Группа настройки проекта (Project Settings) включает конфигурации, не ориентированные на
результаты, которые используются до автоматического тестирования (AUTOTEST).
