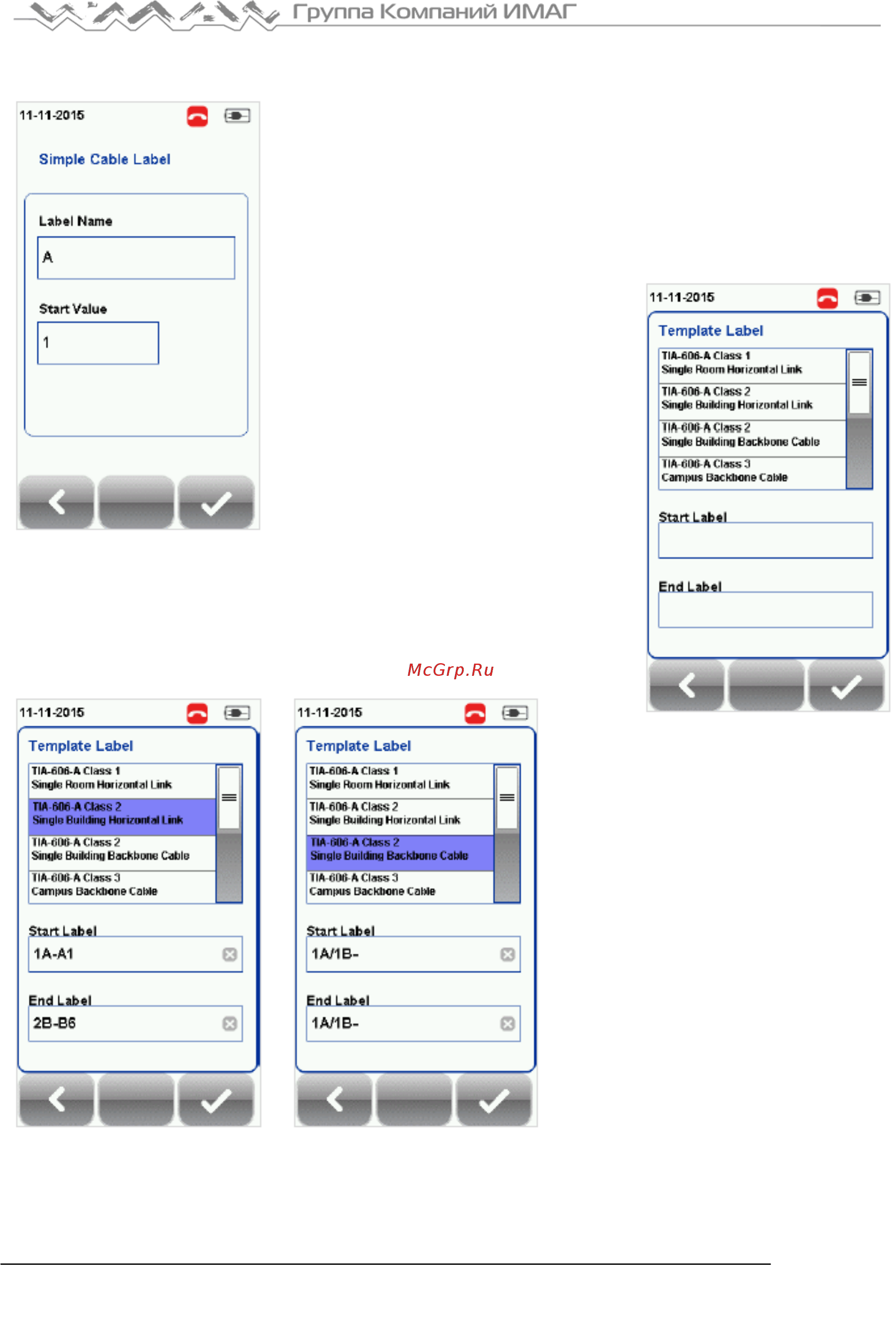

Simple Label (простая маркировка)
Обеспечивает простое числовое приращение префикса. Чтобы
настроить схему Simple Label (простая маркировка):
1. Введите нужный префикс (Prefix) (например, Office, Company Х).
Префикс будет оставаться неизменным для каждого результата.
2. Установите начальное числовое значение (например, 1, 33, 245).
Выбранное значение будет увеличиваться на единицу после
каждого сделанного теста.
Template Label (шаблон маркировки)
TIA-606-A Class 1 (Single Room
Horizontal Link)
Стандартная схема маркировки TIA-606-
A Class 1 в основном используется для
поддержки маркировки в зданиях или
помещениях, которые имеют одну
комнату с оборудованием или
горизонтальную коммутацию.
Значение по умолчанию «1A-A1», как
правило, обозначает «этаж +
телекоммуникационная комната - панель
+ порт».
TIA-606-A Class 2 (Single Building Horizontal/Single Building Backbone
Cable)
Стандартная схема маркировки TIA-606-A Class 2 в основном
используется для поддержки маркировки инфраструктуры с одним или
несколькими телекоммуникационными пространствами в одном здании.
Значен
ие по
умолчанию «1A-A1» для
горизонтальных соединений, как
правило, обозначает «(1) этаж + (А)
телекоммуникационная комната – (А)
панель + (1) порт».
Значение по умолчанию «1A/1В-» для
магистрального кабеля, как правило,
обозначает «(1)
телекоммуникационная комната 1
этаж + (A) телекоммуникационная
комната 1 имя / (1)
телекоммуникационная комната 1
этаж + (В) телекоммуникационная
комната 2 имя», а затем –
«Магистральный кабель. Кабель».
