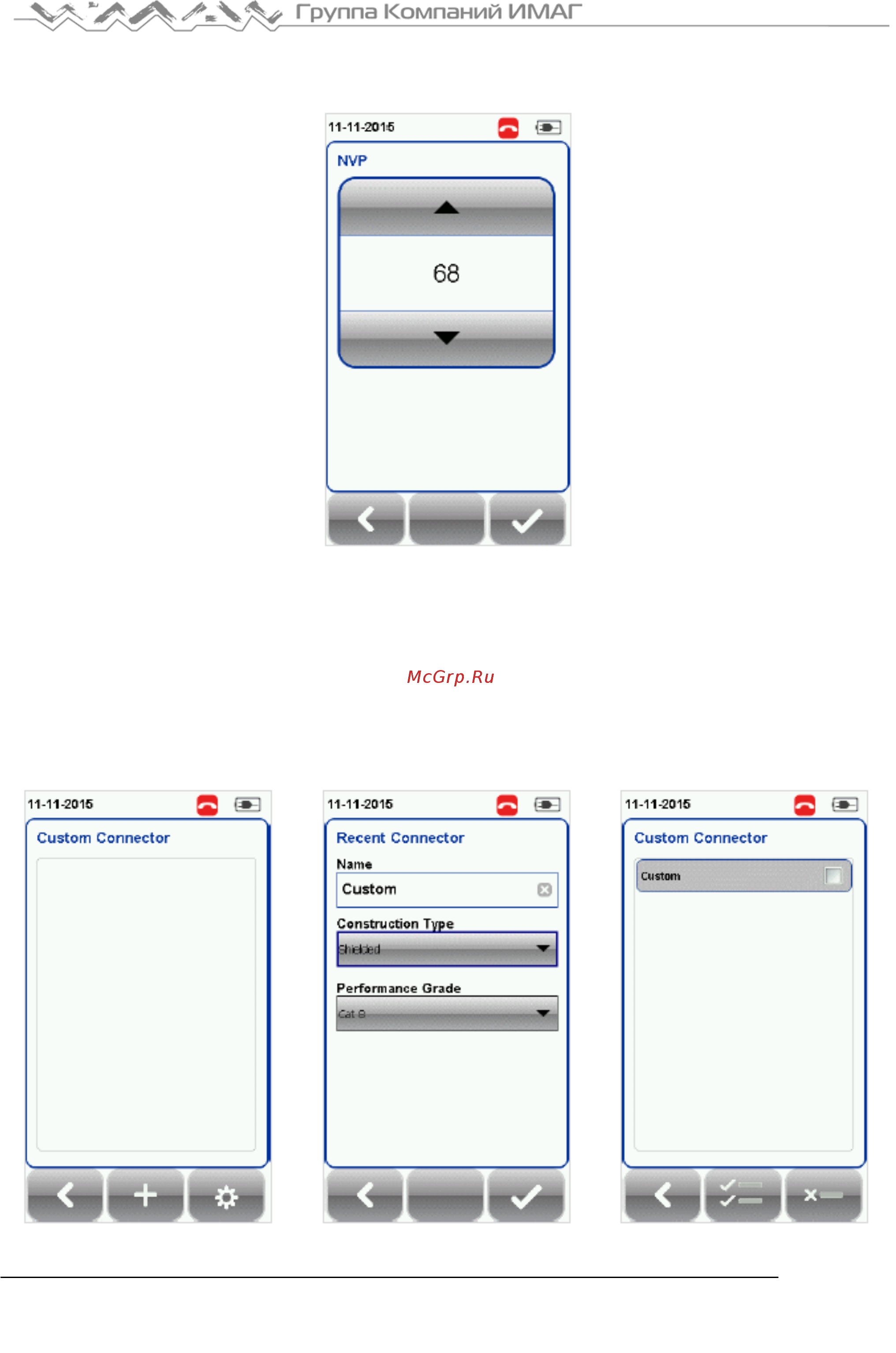

Если конкретное значение NVP неизвестно, перейдите в меню TOOLS (инструменты) > Learn NVP
(определить значение NVP) для определения значения скорости распространения с помощью отрезка
кабеля заранее известной длины (не менее 30 метров).
Connector (соединитель)
Нажмите кнопку SETUP > выберите Test Settings (настройки тестирования) > Connector Manufacturer
(производитель соединителя), чтобы выбрать нужный соединитель из списка производителей. Если
производитель неизвестен, выберите Generic UTP (типовая неэкранированная витая пара) или Generic
Shielded (типовой экранированный), или Customized Connector (пользовательский соединитель) для
создания соединителя с пользовательскими параметрами.
Чтобы добавить настроенный соединитель в список пользовательских соединителей, нажмите кнопку
Add (добавить), а чтобы удалить настроенный соединитель (соединители) из списка, нажмите кнопку
Delete (удалить).
Добавить настроенный
пользователем соединитель
Управление настроенными
пользователем соединителями
