Стр. 39 из 48
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.

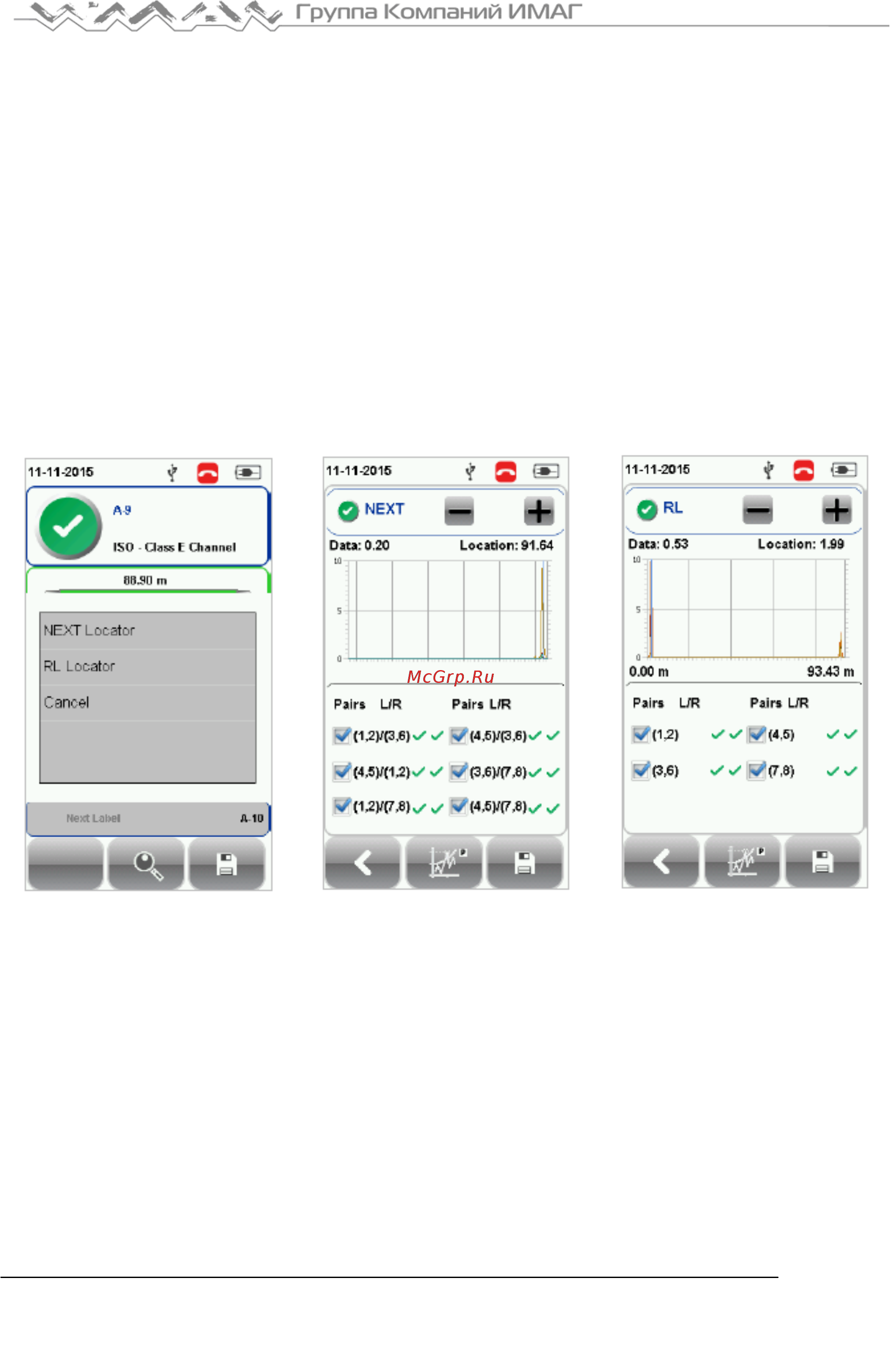

Функция NEXT Locator позволяет отобразить места чрезмерных перекрестных помех в кабеле и указать
их точное расположение в метрах или футах от локального устройства, на котором видны высокие
перекрестные помехи.
Для просмотра индивидуального графика выбирайте кабельные пары или отменяйте их выбор. Каждые
две пары кабелей, которые были протестированы на наличие перекрестных помех, представлены на
графике своим отличающимся цветом.
Обратные потери (RL) является измерением (в дБ) величины сигнала, который отражается обратно к
передатчику. Несогласованность импеданса и разрывы, вызванные оконечной заделкой в штекеры или
гнезда, а также в самом соединении штекер/гнездо, сами по себе способствуют появлению обратных
потерь (RL). Чрезмерные изгибы и повреждения кабеля также будут увеличивать значение RL. Чем
больше изменение импеданса, тем выше обратные потери.
Функция RL Locator отображает места, где во время автоматического тестирования (AUTOTEST)
возникают обратные потери, и указывает точное местоположение источника наибольших обратных
потерь. Для просмотра индивидуального графика выбирайте кабельные пары или отменяйте их выбор.
Каждая пара кабеля, которая была протестирована на величину обратных потерь, представлена на
графике своим отличающимся цветом.
Каждый пиковый результат для NEXT Locator и RL Locator может представлять собой новую муфту, реже
соединитель, а не обязательно плохой кабель, который требует замены.
Locator (локатор) – Для
включения нажмите кнопку
SETUP > выберите Test Settings
(настройки тестирования) > Test
Options (опции тестирования) >
Locator (локатор).
NEXT Locator
Return Loss Locator
Управление результатами тестирования
Результаты тестов можно сохранять вручную нажатием кнопки Save после завершения автоматического
тестирования (AUTOTEST). При появлении запроса введите имя метки и нажмите кнопку ОК для
сохранения.
