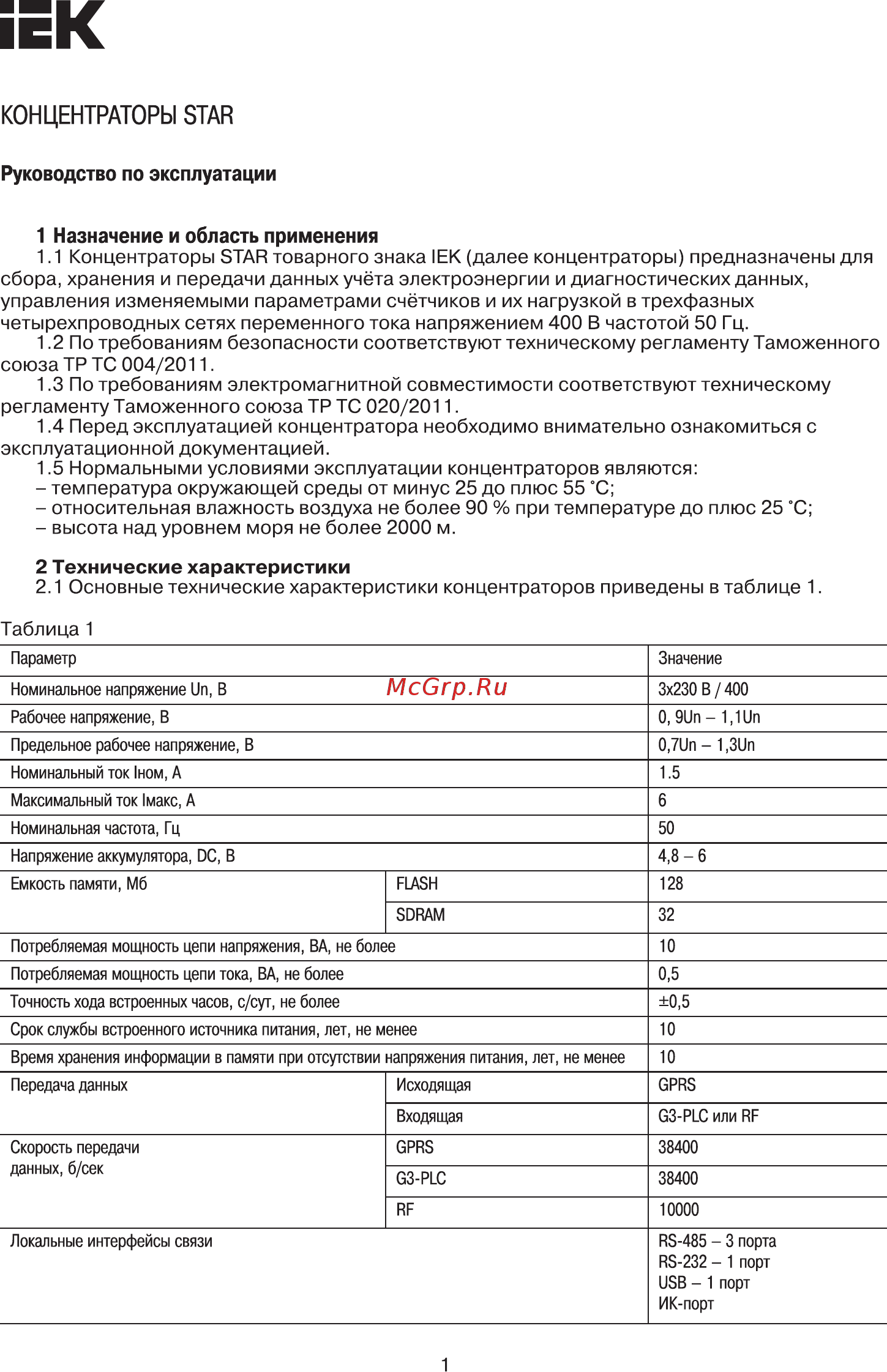

iEK КОНЦЕНТРАТОРЫ STAR Руководство по эксплуатации 1 Назначение и область применения 1 1 Концентраторы STAR товарного знака IEK далее концентраторы предназначены для сбора хранения и передачи данных учёта электроэнергии и диагностических данных управления изменяемыми параметрами счётчиков и их нагрузкой в трехфазных четырехпроводных сетях переменного тока напряжением 400 В частотой 50 Гц 1 2 По требованиям безопасности соответствуют техническому регламенту Таможенного союза ТР ТС 004 2011 1 3 По требованиям электромагнитной совместимости соответствуют техническому регламенту Таможенного союза ТР ТС 020 2011 1 4 Перед эксплуатацией концентратора необходимо внимательно ознакомиться с эксплуатационной документацией 1 5 Нормальными условиями эксплуатации концентраторов являются температура окружающей среды от минус 25 до плюс 55 С относительная влажность воздуха не более 90 при температуре до плюс 25 С высота над уровнем моря не более 2000 м 2 Технические характеристики 2 1 Основные технические характеристики концентраторов приведены в таблице 1 Таблица 1 Параметр Значение Номинальное напряжение ип В 3x230 В 400 Рабочее напряжение В 0 9Un 1 1Un Предельное рабочее напряжение В 0 7Un 1 3Un Номинальный ток 1ном А 1 5 Максимальный ток 1макс А 6 Номинальная частота Гц 50 Напряжение аккумулятора ОС В 4 8 6 Емкость памяти Мб FLASH 128 SDRAM 32 Потребляемая мощность цепи напряжения ВА не более 10 Потребляемая мощность цепи тока ВА не более 0 5 Точность хода встроенных часов с сут не более 0 5 Срок службы встроенного источника питания лет не менее 10 Время хранения информации в памяти при отсутствии напряжения питания лет не менее 10 Передача данных Исходящая GPRS Входящая G3 PLC или RF Скорость передачи GPRS 38400 G3 PLC 38400 RF 10000 данных б сек Локальные интерфейсы связи RS 485 3 порта RS 232 1 порт USB 1 порт ИК порт 1
