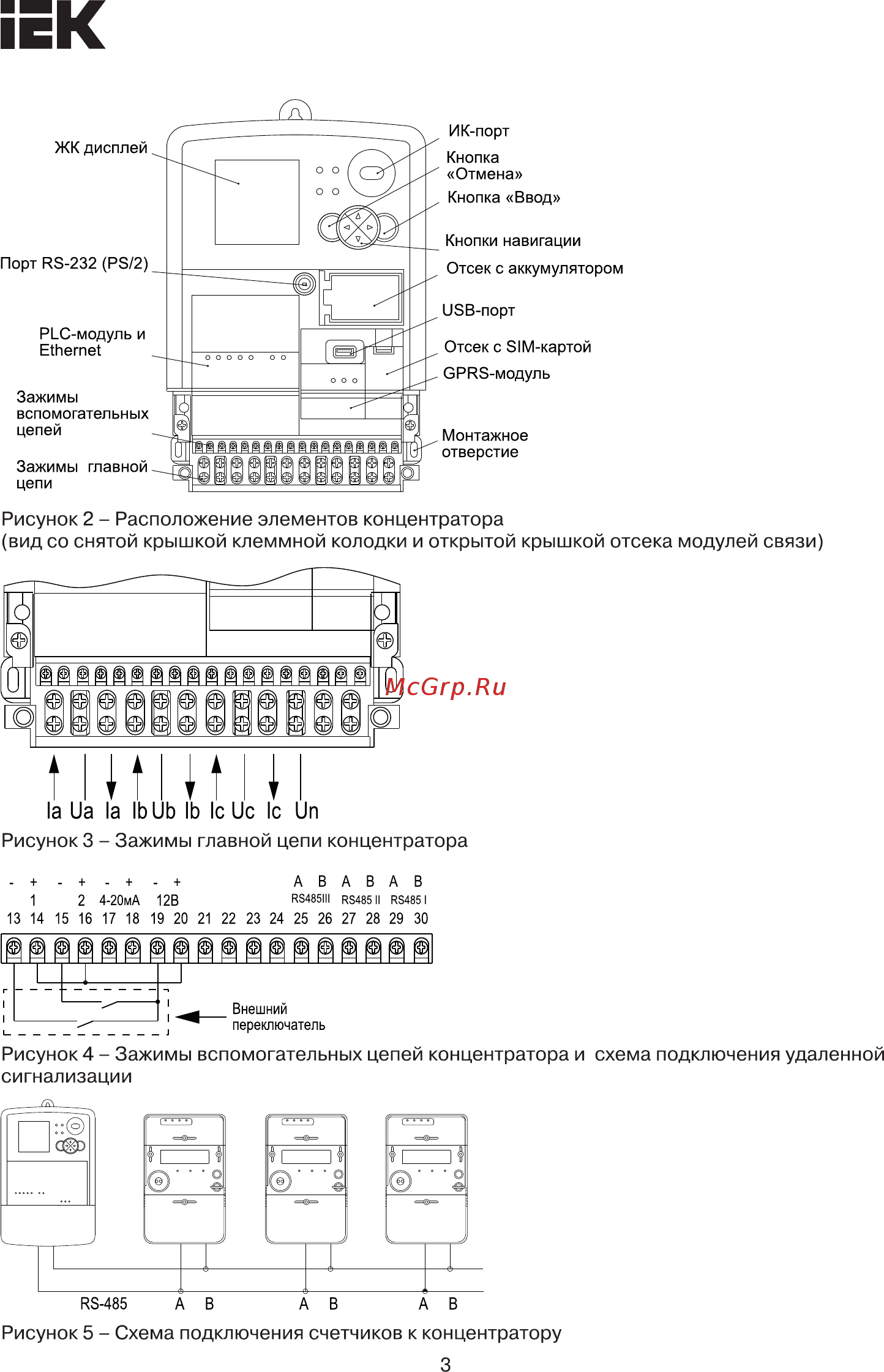

iEK ЖК дисплей Порт RS 232 PS 2 PLC модуль и Ethernet Зажимы вспомогательных цепей Зажимы главной цепи Рисунок 2 Расположение элементов концентратора вид со снятой крышкой клеммной колодки и открытой крышкой отсека модулей связи Рисунок 3 Зажимы главной цепи концентратора АВ 1 2 4 20мА 12В 13 14 15 16 17 18 19 20 RS485IH RS485 II RS4851 21 22 23 24 25 26 АВ 27 28 АВ 29 30 Рисунок 4 Зажимы вспомогательных цепей концентратора и схема подключения удаленной сигнализации Рисунок 5 Схема подключения счетчиков к концентратору 3
