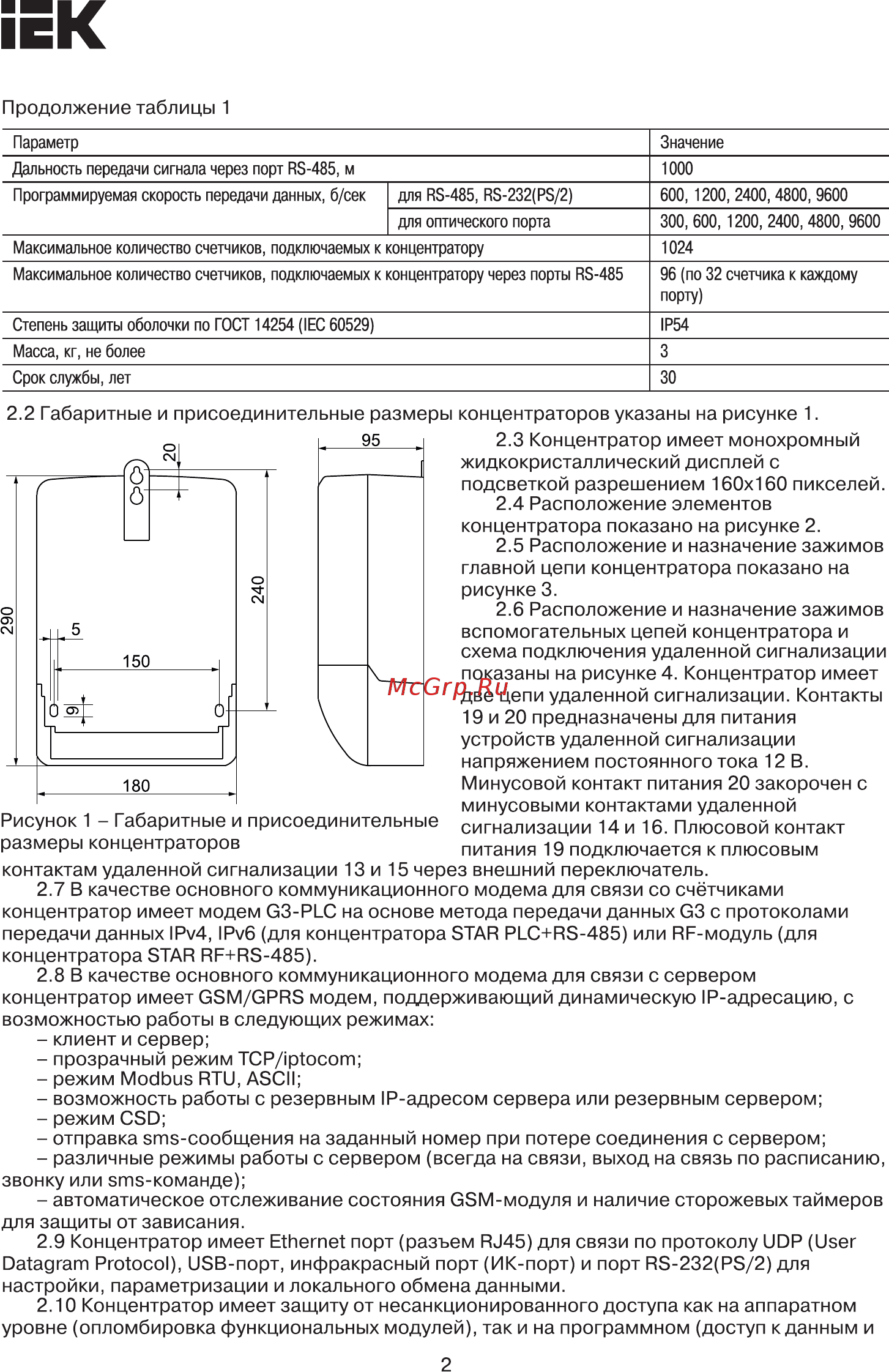

iEK Продолжение таблицы 1 Параметр Значение Дальность передачи сигнала через порт RS 485 м Программируемая скорость передачи данных б сек 1000 для RS 485 RS 232 PS 2 600 1200 2400 4800 9600 для оптического порта 300 600 1200 2400 4800 9600 Максимальное количество счетчиков подключаемых к концентратору 1024 Максимальное количество счетчиков подключаемых к концентратору через порты RS 485 96 по 32 счетчика к каждому порту Степень защиты оболочки по ГОСТ 14254 IЕС 60529 IP54 Масса кг не более 3 Срок службы лет 30 2 2 Габаритные и присоединительные размеры концентраторов указаны на рисунке 1 2 3 Концентратор имеет монохромный жидкокристаллический дисплей с подсветкой разрешением 160x160 пикселей 2 4 Расположение элементов концентратора показано на рисунке 2 2 5 Расположение и назначение зажимов главной цепи концентратора показано на рисунке 3 2 6 Расположение и назначение зажимов вспомогательных цепей концентратора и схема подключения удаленной сигнализации показаны на рисунке 4 Концентратор имеет две цепи удаленной сигнализации Контакты 19 и 20 предназначены для питания устройств удаленной сигнализации напряжением постоянного тока 12 В Минусовой контакт питания 20 закорочен с минусовыми контактами удаленной Рисунок 1 Габаритные и присоединительные сигнализации 14 и 16 Плюсовой контакт размеры концентраторов питания 19 подключается к плюсовым контактам удаленной сигнализации 13 и 15 через внешний переключатель 2 7 В качестве основного коммуникационного модема для связи со счётчиками концентратор имеет модем G3 PLC на основе метода передачи данных G3 с протоколами передачи данных IPv4 IPv6 для концентратора STAR PLC RS 485 или RF модуль для концентратора STAR RF RS 485 2 8 В качестве основного коммуникационного модема для связи с сервером концентратор имеет GSM GPRS модем поддерживающий динамическую IP адресацию с возможностью работы в следующих режимах клиент и сервер прозрачный режим TCP iptocom режим Modbus RTU ASCII возможность работы с резервным IP адресом сервера или резервным сервером режим CSD отправка sms сообщения на заданный номер при потере соединения с сервером различные режимы работы с сервером всегда на связи выход на связь по расписанию звонку или sms команде автоматическое отслеживание состояния GSM модуля и наличие сторожевых таймеров для защиты от зависания 2 9 Концентратор имеет Ethernet порт разъем RJ45 для связи по протоколу UDP User Datagram Protocol USB порт инфракрасный порт ИК порт и порт RS 232 PS 2 для настройки параметризации и локального обмена данными 2 10 Концентратор имеет защиту от несанкционированного доступа как на аппаратном уровне опломбировка функциональных модулей так и на программном доступ к данным и 2
