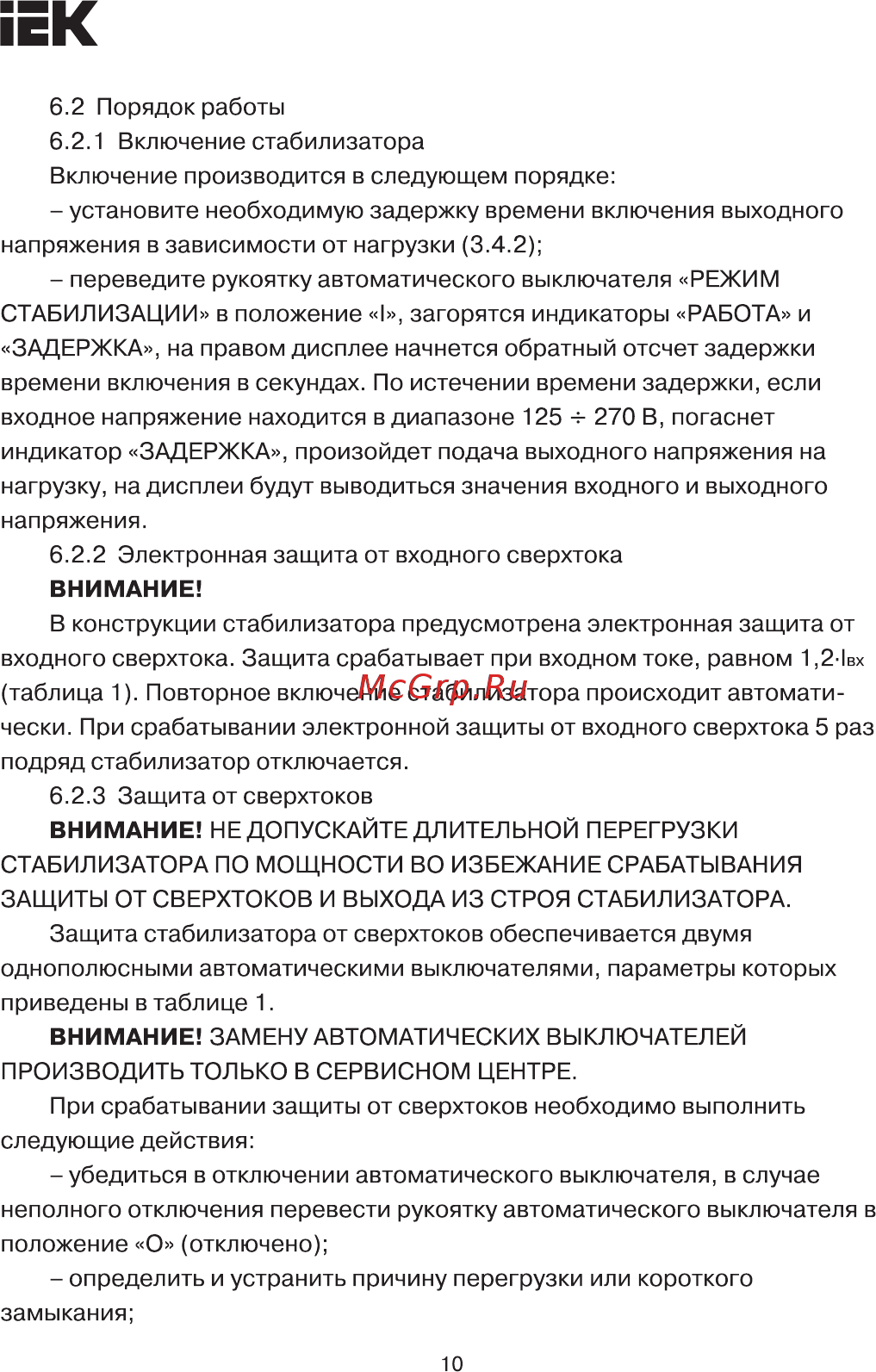

ЕК 6 2 Порядок работы 6 2 1 Включение стабилизатора Включение производится в следующем порядке установите необходимую задержку времени включения выходного напряжения в зависимости от нагрузки 3 4 2 переведите рукоятку автоматического выключателя РЕЖИМ СТАБИЛИЗАЦИИ в положение I загорятся индикаторы РАБОТА и ЗАДЕРЖКА на правом дисплее начнется обратный отсчет задержки времени включения в секундах По истечении времени задержки если входное напряжение находится в диапазоне 125 ч 270 В погаснет индикатор ЗАДЕРЖКА произойдет подача выходного напряжения на нагрузку на дисплеи будут выводиться значения входного и выходного напряжения 6 2 2 Электронная защита от входного сверхтока ВНИМАНИЕ В конструкции стабилизатора предусмотрена электронная защита от входного сверхтока Защита срабатывает при входном токе равном 1 2 1вх таблица 1 Повторное включение стабилизатора происходит автомати чески При срабатывании электронной защиты от входного сверхтока 5 раз подряд стабилизатор отключается 6 2 3 Защита от сверхтоков ВНИМАНИЕ НЕ ДОПУСКАЙТЕ ДЛИТЕЛЬНОЙ ПЕРЕГРУЗКИ СТАБИЛИЗАТОРА ПО МОЩНОСТИ ВО ИЗБЕЖАНИЕ СРАБАТЫВАНИЯ ЗАЩИТЫ ОТ СВЕРХТОКОВ И ВЫХОДА ИЗ СТРОЯ СТАБИЛИЗАТОРА Защита стабилизатора от сверхтоков обеспечивается двумя однополюсными автоматическими выключателями параметры которых приведены в таблице 1 ВНИМАНИЕ ЗАМЕНУ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ПРОИЗВОДИТЬ ТОЛЬКО В СЕРВИСНОМ ЦЕНТРЕ При срабатывании защиты от сверхтоков необходимо выполнить следующие действия убедиться в отключении автоматического выключателя в случае неполного отключения перевести рукоятку автоматического выключателя в положение О отключено определить и устранить причину перегрузки или короткого замыкания 10
