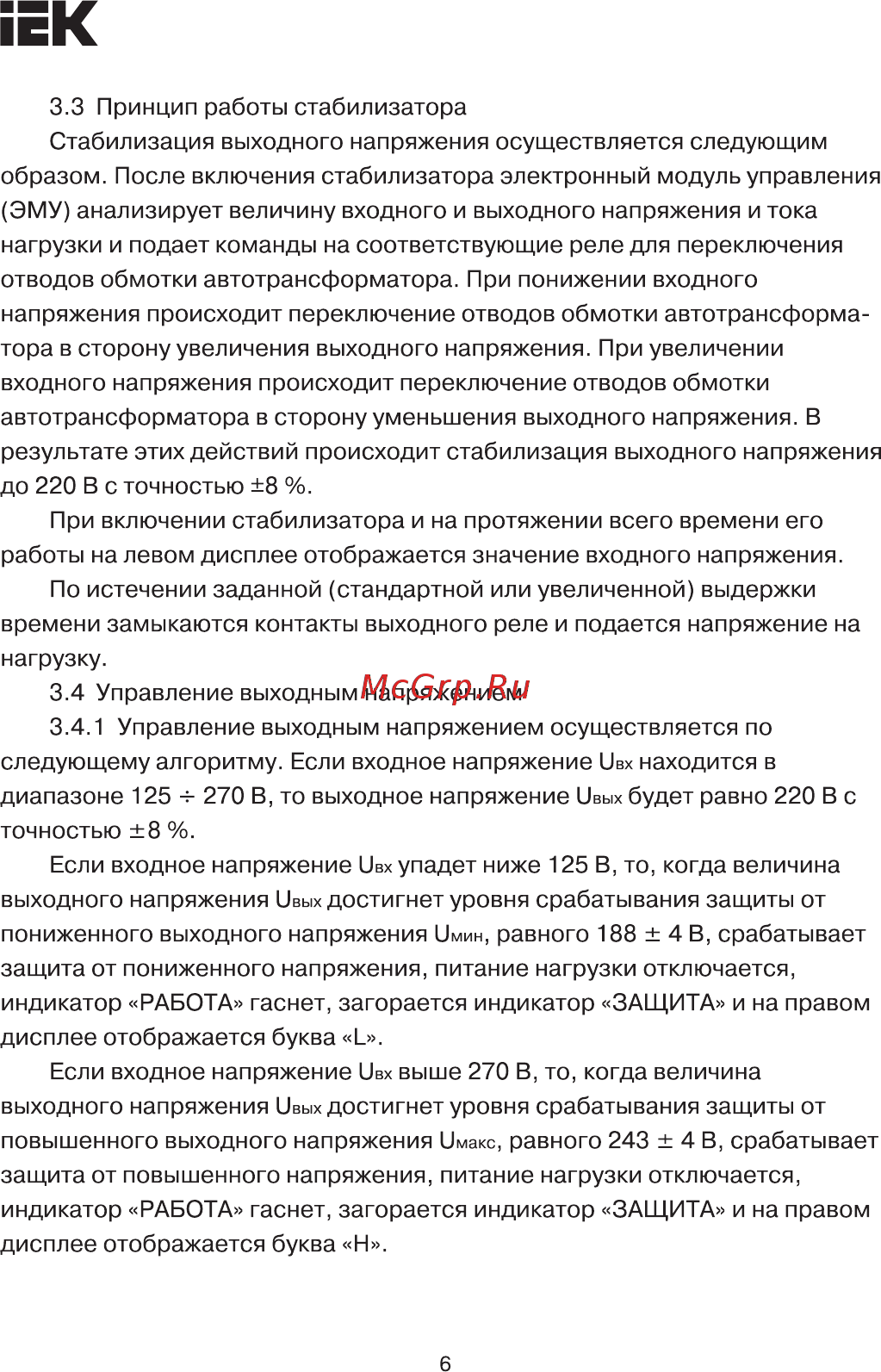

![Iek Ecoline 10 кВА IVS26-1-10000 [6/15] Страница 6](/views2/1489738/page6/bg6.png)
Содержание
- Переносные серии есоние 1
- Стабилизаторы напряжения однофазные электронные 1
- Страница 1 1
- В таблицах 1 и 2 2
- Страница 2 2
- Таблица 1 2
- Технические характеристики 2
- Технические характеристики стабилизаторов приведены 2
- График зависимости выходной мощности стабилизаторов 3
- От входного напряжения приведён на рисунке 1 3
- Страница 3 3
- Таблица 2 3
- Страница 4 4
- Страница 5 5
- Страница 6 6
- Страница 7 7
- Страница 8 8
- I и 1 11 1 9
- Вход выход 9
- Страница 9 9
- Страница 10 10
- Страница 11 11
- Ввв 12
- Страница 12 12
- Таблица 4 12
- Страница 13 13
- Страница 14 14
- Страница 15 15
Похожие устройства
- Iek Ecoline 10 кВА IVS26-1-10000 Схема подключения
- Iek Ecoline 5 кВА IVS26-1-05000 Габаритный Чертеж
- Iek Ecoline 5 кВА IVS26-1-05000 Руководство По Эксплуатации
- Iek Ecoline 5 кВА IVS26-1-05000 Схема подключения
- Iek Extensive 10 кВА IVS23-1-10000 Руководство По Эксплуатации
- Iek Extensive 10 кВА IVS23-1-10000 Схема подключения
- Iek Extensive 5 кВА IVS23-1-05000 Руководство По Эксплуатации
- Iek Extensive 5 кВА IVS23-1-05000 Схема подключения
- Iek Prime 0,5 кВА IVS31-1-00500 Габаритный Чертеж
- Iek Prime 0,5 кВА IVS31-1-00500 Руководство По Эксплуатации
- Iek Prime 0,5 кВА IVS31-1-00500 Схема подключения
- Iek Prime 1 кВА IVS31-1-01000 Габаритный Чертеж
- Iek Prime 1 кВА IVS31-1-01000 Руководство По Эксплуатации
- Iek Prime 1 кВА IVS31-1-01000 Схема подключения
- Iek Prime 1,5 кВА IVS31-1-01500 Габаритный Чертеж
- Iek Prime 1,5 кВА IVS31-1-01500 Руководство По Эксплуатации
- Iek Prime 1,5 кВА IVS31-1-01500 Схема подключения
- Iek Prime 2 кВА IVS31-1-02000 Габаритный Чертеж
- Iek Prime 2 кВА IVS31-1-02000 Руководство По Эксплуатации
- Iek Prime 2 кВА IVS31-1-02000 Схема подключения
EK 3 3 Принцип работы стабилизатора Стабилизация выходного напряжения осуществляется следующим образом После включения стабилизатора электронный модуль управления ЭМУ анализирует величину входного и выходного напряжения и тока нагрузки и подает команды на соответствующие реле для переключения отводов обмотки автотрансформатора При понижении входного напряжения происходит переключение отводов обмотки автотрансформа тора в сторону увеличения выходного напряжения При увеличении входного напряжения происходит переключение отводов обмотки автотрансформатора в сторону уменьшения выходного напряжения В результате этих действий происходит стабилизация выходного напряжения до 220 В с точностью 8 При включении стабилизатора и на протяжении всего времени его работы на левом дисплее отображается значение входного напряжения По истечении заданной стандартной или увеличенной выдержки времени замыкаются контакты выходного реле и подается напряжение на нагрузку 3 4 Управление выходным напряжением 3 4 1 Управление выходным напряжением осуществляется по следующему алгоритму Если входное напряжение UBX находится в диапазоне 125 ч 270 В то выходное напряжение ивых будет равно 220 В с точностью 8 Если входное напряжение UBX упадет ниже 125 В то когда величина выходного напряжения UBNX достигнет уровня срабатывания защиты от пониженного выходного напряжения UMHH равного 188 4 В срабатывает защита от пониженного напряжения питание нагрузки отключается индикатор РАБОТА гаснет загорается индикатор ЗАЩИТА и на правом дисплее отображается буква L Если входное напряжение UBX выше 270 В то когда величина выходного напряжения UBNX достигнет уровня срабатывания защиты от повышенного выходного напряжения имакс равного 243 4 В срабатывает защита от повышенного напряжения питание нагрузки отключается индикатор РАБОТА гаснет загорается индикатор ЗАЩИТА и на правом дисплее отображается буква Н 6
