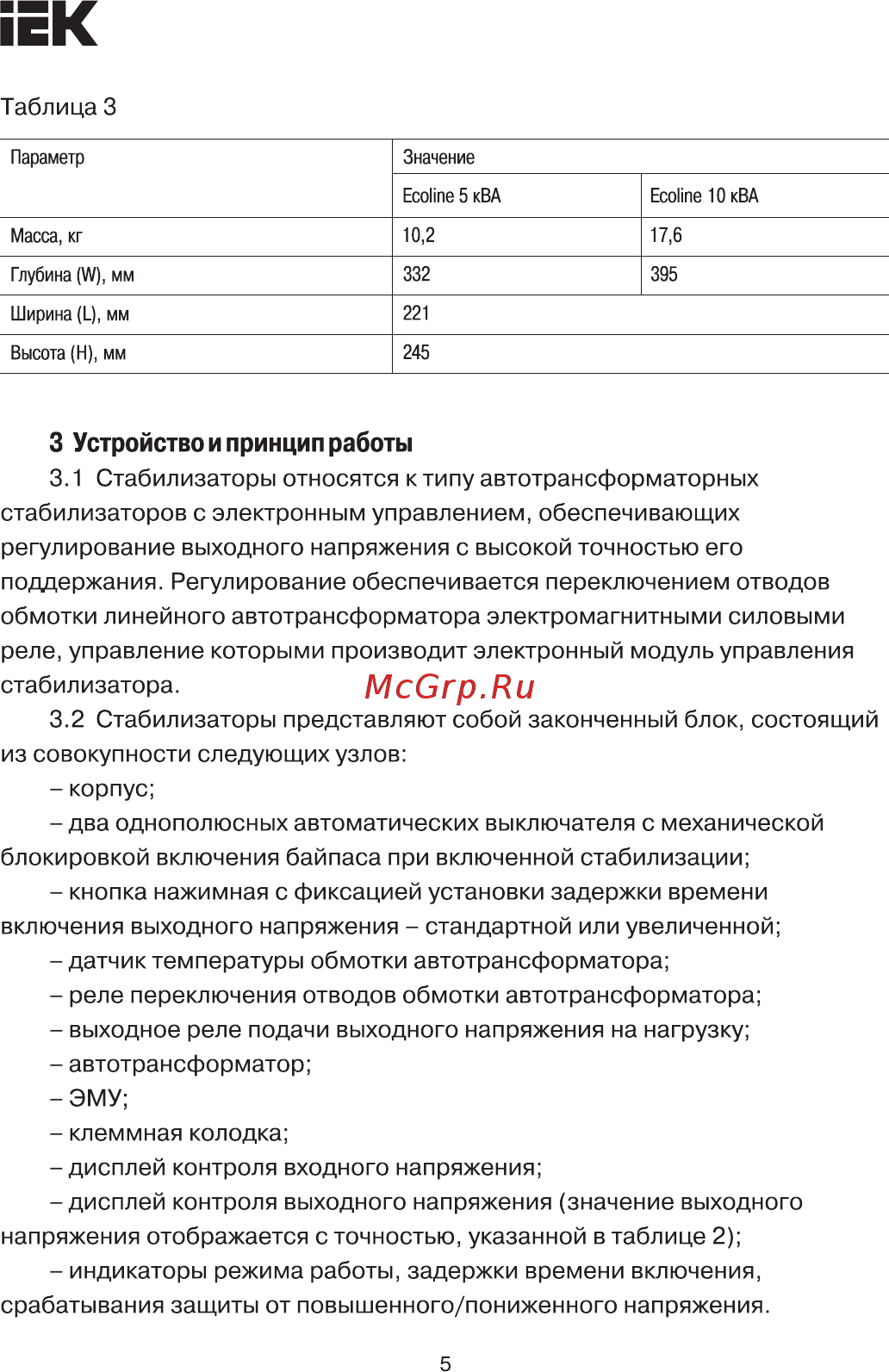

ЕК Таблица 3 Параметр Значение ЕсоНпе 5 кВА ЕсоНпе 10 кВА Масса кг 10 2 17 6 Глубина W мм 332 395 Ширина Ц мм 221 Высота Н мм 245 3 Устройство и принцип работы 3 1 Стабилизаторы относятся к типу автотрансформаторных стабилизаторов с электронным управлением обеспечивающих регулирование выходного напряжения с высокой точностью его поддержания Регулирование обеспечивается переключением отводов обмотки линейного автотрансформатора электромагнитными силовыми реле управление которыми производит электронный модуль управления стабилизатора 3 2 Стабилизаторы представляют собой законченный блок состоящий из совокупности следующих узлов корпус два однополюсных автоматических выключателя с механической блокировкой включения байпаса при включенной стабилизации кнопка нажимная с фиксацией установки задержки времени включения выходного напряжения стандартной или увеличенной датчиктемпературы обмотки автотрансформатора реле переключения отводов обмотки автотрансформатора выходное реле подачи выходного напряжения на нагрузку автотрансформатор ЭМУ клеммная колодка дисплей контроля входного напряжения дисплей контроля выходного напряжения значение выходного напряжения отображается с точностью указанной в таблице 2 индикаторы режима работы задержки времени включения срабатывания защиты от повышенного пониженного напряжения 5
